杠桿百分表的使用方法

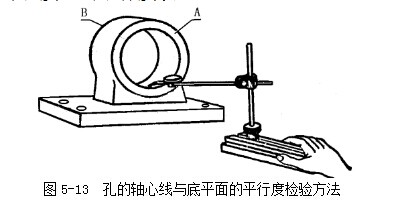

1  杠桿百分表體積較小，適合于零件上孔的軸心線與底平面的平行度的檢查，如圖5-13所示。將工件底平面放在平臺上，使測量頭與A端孔表面接觸，左右慢慢移動表座，找出工件孔徑最底點，調整指針至零位，將表座慢慢向B端推進。也可以工件轉換方向，再使測量頭與B端孔表面接觸，A、B兩端指針最底點和最高點在全程上讀數的最大差值，就是全部長度上的平行度誤差。

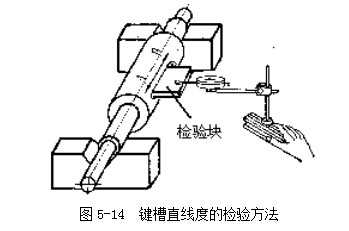

2 用杠桿百分表檢驗鍵槽的直線度時，如圖5-14所示。在鍵槽上插入檢驗塊，將工件放在V形鐵上，百分表的測頭觸及檢驗塊表面進行調整，使檢驗塊表面與軸心線平行。調整好平行度后，將測頭接觸A端平面，調整指針至零位，將表座慢慢向B端移動，在全程上檢驗。百分表在全程上讀數的最大代數差值，就是水平面內的直線度誤差。

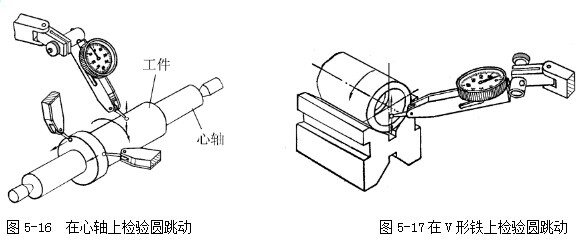

3  內外圓同軸度的檢驗，在排除內外圓本身的形狀誤差時，可用圓跳動量的  來計算。以內孔為基準時，可把工件裝在兩頂尖的心軸上，用百分表或扛桿表檢驗（圖5-16）。百分表（杠桿表）在工件轉一周的讀數，就是工件的圓跳動。以外圓為基準時，把工件放在V形鐵上，如圖5-17所示，用杠桿表檢驗。這種方法可測量不能安裝在心軸上的工件。

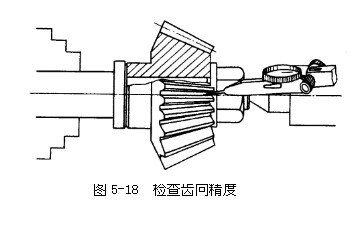

4  齒向準確度檢驗，如圖5-18所示。將錐齒輪套入測量心軸，心軸裝夾于分度頭上，校正分度頭主軸使其處于準確的水平位置，然后在游標高度尺上裝一杠桿百分表，用百分表找出測量心軸上母線的最高點，并調整零位，將游標高度尺連同百分表降下一個心軸半徑尺寸，此時百分表的測頭零位正好處在錐齒輪的中心位置上。再用調好零位的百分表去測量齒輪處于水平方向的某一個齒面，使該齒大小端的齒面最高點都處在百分表的零位上。此時，該齒面的延伸線與 齒輪軸線重合。以后，只須搖動分度盤依 次進行分齒，并測量大小端讀數是否一致， 若讀數一致，說明該齒側方向齒向精度是 合格的，否則，該項精度有誤差。一側齒 測量完畢后，將百分表測頭改成反方向， 用同樣的方法測量輪齒另一側的齒向精度。
