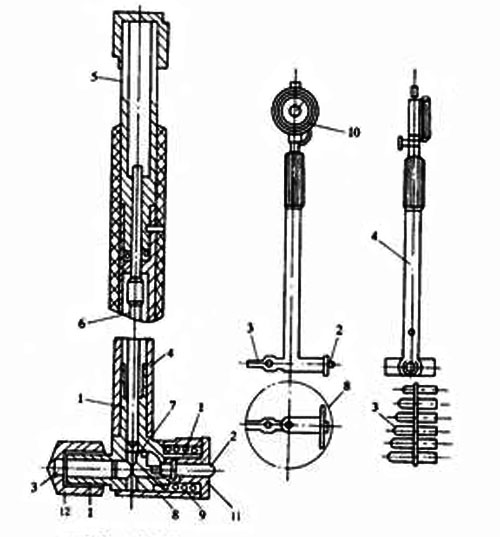

內徑百分表結構圖

1-三通管；2-活動量桿；3-固定量桿；4-表管；5-楔口；6-活動桿；7-杠桿；8-活動套；9-彈簧；10-百分表；11、12-鎖緊螺母

內徑百分表測量架的內部結構，在三通管3的一端裝著活動測量頭,另一端裝著可換測量頭，垂直管口一端，通過連桿裝有百分表?；顒訙y頭的移動，使傳動杠桿回轉，通過活動桿， 推動百分表的測量桿，使百分表指針產(chǎn)生回轉。由于杠桿的兩側觸點是等距離的，當活動測頭移動1mm時，活動桿也移動1mm， 推動百分表指針回轉一圈。所以，活動測頭的移動量，可以在百分表上讀出來。

兩觸點量具在測量內徑時，不容易找正孔的直徑方向，定心護橋和彈簧就起了一個幫助找正直徑位置的作用，使內徑百分表的兩個測量頭正好在內孔直徑的兩端?；顒訙y頭的測量壓力由活動桿上的彈簧控制，保證測量壓力一致。

內徑百分表活動測頭的移動量，小尺寸的只有0～1mm，大尺寸的可有0～3mm，它的測量范圍是由更換或調整可換測頭的長度來達到的。因此，每個內徑百分表都附有成套的可換測頭。國產(chǎn)內徑百分表的讀數(shù)值為0.01mm，測量范圍有 10～18；18～35；35～50；50～100；100～160mm；160～250；250～450。
