杠桿百分表的工作原理

（一）杠桿齒輪傳動式的工作原理

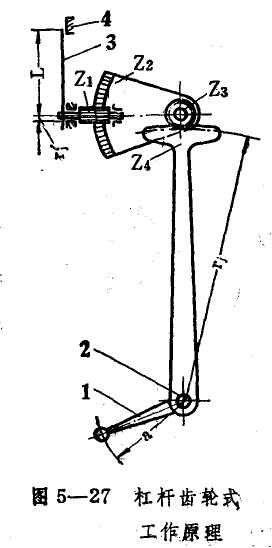

在圖5-27中，球面測頭1（杠桿短臂）與扇形齒輪Z4（杠桿長臂）以摩擦結合的形式，組成一個齒輪杠桿繞轉軸2擺動的機構。軸齒輪Z3，端面齒掄Z2：，在扇形齒輪Z4的帶動下做回轉運動，最后傳給了中心齒輪Z1及指針3，并反映在刻度盤4上，讀出了相應的示值。

由測頭l到扇形齒輪Z4之間的杠桿傳動，其傳動放大比為rj/a，再由Z4經Z3、Z2再到Zl共經兩級齒輪一級杠桿的傳動。

其總的傳動比K為:

K=(rj*L*Z2)/(a*r'j*Z3)式中：

L--指針的長度，毫米；

a--測頭的中心長度，毫米；

rj--扇形齒輪的節圓半徑，毫米；

r'j--中心齒輪的節圓半徑，毫米；

Z2、Z3--傳動齒輪的齒數。

杠桿千分表由于傳動比大于、精度高于杠桿百分表，所以在傳動系統中多增加了一級齒輪的傳動，除此以外，均與杠桿百分表相同（指工作原理）。

（二）杠桿螺旋傳動式的工作原理

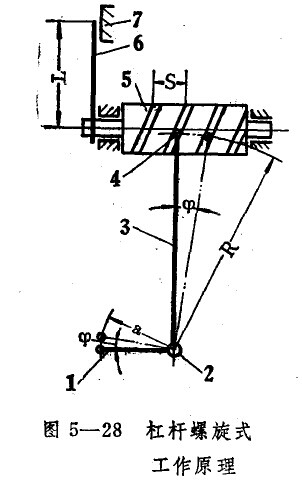

 在圖5—28中，球面測頭1(杠桿短臂)與枉桿長臂3相結合(靠摩擦力)。當被測尺寸變化時，引起測頭的擺動，杠桿長臂繞轉軸2也相應擺動。長臂3的末端有一個球頭銷柱4，安裝在蝸桿5的螺旋槽內，球頭與槽的兩側表面接觸，蝸桿軸上裝有指針6。當杠桿長臂擺動時，球頭沿蝸桿螺旋槽做軸向移動。同時又迫使蝸桿旋轉，因而帶動了指針的回轉。最后反映在刻度盤上。讀出相應的數值。

這種杠桿螺旋式的杠桿表，其傳動放大比K為：

K=(R/a)*(2πL/s)式中：

R--杠桿長臂尺寸，毫米；

a--杠桿短臂尺寸（測頭中心長度），毫米；

L--指針長度尺寸，毫米；

S--蝸桿導程，毫米。
