千分表檢測工件的讀數及使用方法

概述：

千分表是一種精度較高的量具，它只能測出相對數值，不能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝工件時的精密找正。

1.干分表的結構與原理

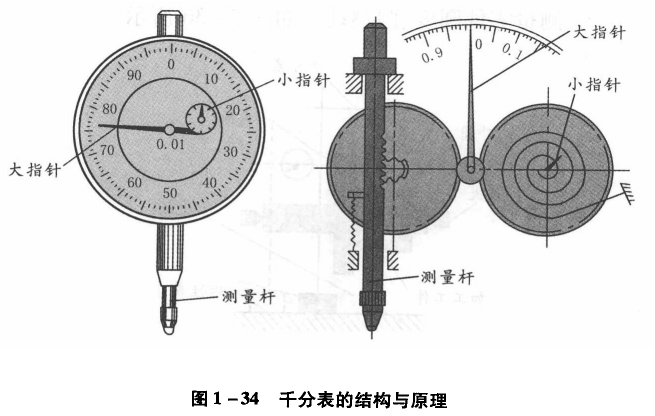

千分表的結構原理如圖1—34所示。當測量桿向上或向下移動lmm時，通過齒輪傳動系統帶動大指針轉一圈，小指針轉一格。刻度盤在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量?？潭缺P可以轉動，以便測量時大指針對準零刻線。

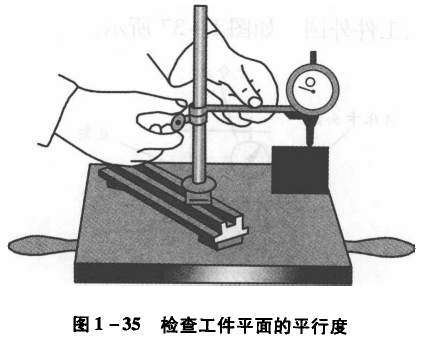

2.檢查平面度、平行度和直線度等形位誤差

如圖1—34所示。干分表的讀數準確度為0.01mm。千分表的讀數方法為：先讀小指針轉過的刻度線(即毫米整數)，再讀大指針轉過的刻度線(即小數部分)，并乘以0．01，然后兩者相加，即得到所測量的數值。

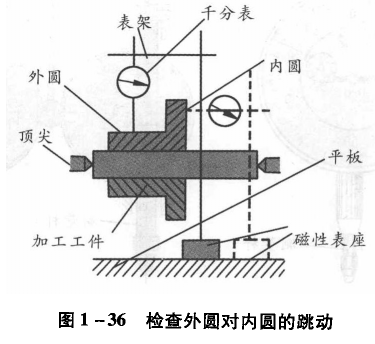

3.測量零件圓度、圓跳動，如圖1-36所示。

4.找正工件外圓，如圖1-37所示。
