千分表齒輪軸在軸承孔中擺動的修理

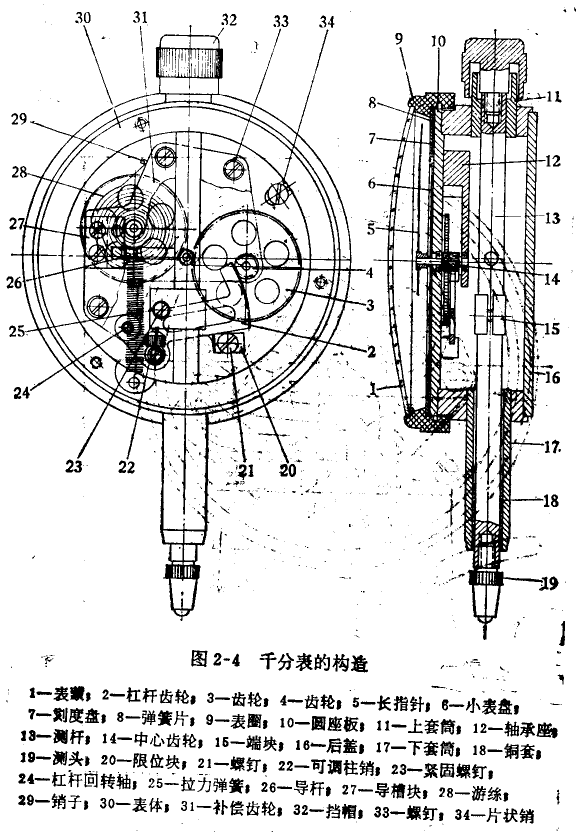

在圖2—4所示千分表中，軸承共有四對，其中任何一對間隙過大都能產生示值變化。不過它們對穩定性的影響程度是不同的，其中杠桿回轉軸24、齒輪4和齒輪14三對軸承影響較大，補償齒輪31影響較小。此外，齒輪徑向擺動的方向不同，對穩定性的影響也不一樣。平行于兩嚙合齒輪軸心連線方向擺動時影響較大，垂直于此近線方向擺動時，幾乎無影響。

齒輪軸產生擺動的原因主要是軸與軸承磨損，或軸承碎裂造成的。

軸承有銅質和寶石軸承兩種。銅軸承磨損后，可用沖子縮孔。縮孔前應先將齒輪軸修好，消除由于磨損形成的軸頭倒錐現象，否則無法保證配合質量。

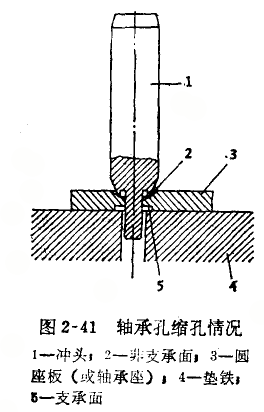

修理方法是用手拿子夾住，在油石上修磨。軸承縮孔應在圓座板或軸承座有倒角的非支承面2上進行，如圖2—41所示，以免破壞支承面5的平面性和光潔度?？椎乃谋谑湛s量要均勻，使孔不致偏位，為此，沖頭l帶有心軸，插入孔中導向?？s孔后軸孔配合要略緊些，在裝配狀態下用氧化鉻對研，以得到良好配合。補償齒輪徑向擺動對示值變化影響很小，只要轉動靈活，能可靠地傳遞游絲扭力即可，一般不必縮孔。

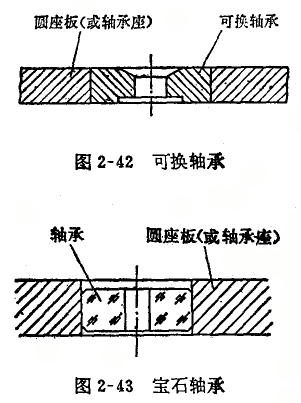

圖2—42是可換軸承的結構。軸承孔磨損后可配換新軸承。軸承用黃銅制作，配合孔先用直徑略小于軸的鉆頭鉆出，再用鉸刀鉸孔，并與齒輪軸對研。軸承孔一般不鉆在可換軸承的正中心，應稍偏心，以便調整位置，使上下軸承孔的中心線與圓座板平面垂直。裝配時先不要將軸承壓緊，根據齒輪端面與圓座板的不平行情況或指針轉動時的端面跳動情況，確定偏位方向后，轉動軸承，調整和找正孔的位置，然后再將軸承壓緊。

近年來生產的千分表一般都采用寶石軸承（圖2—43)。其優點是摩擦系數小不易磨損，因此可提高千分表的靈敏度，延長使用壽命。但是由于修理或裝配方法不當，或安裝指針時敲擊太重，容易使寶石破裂，從而影響與齒輪軸的配合質量，產生示值變化。

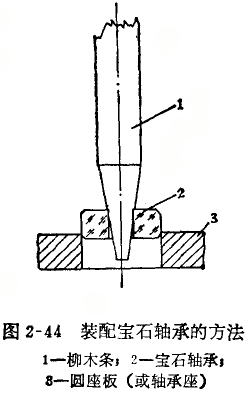

配換寶石軸承的方法如下：將損壞的寶石沖出，用削尖的柳木條卷上脫脂棉，蘸丙酮清洗孔的內壁，然后用柳木條穿在新配的寶石軸承孔中(松緊程度以不因勃承的自重而脫落為宜)，用丙酮清洗軸承外圓面，并涂上少許502膠。最后按圖2—44所示方法將軸承壓入孔中，膠液凝固后即成。
