內徑百分表的拆裝和修理順序

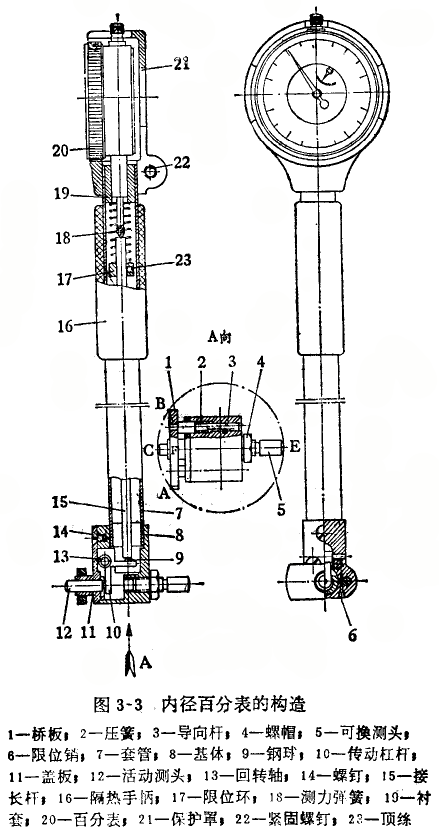

內徑百分表的拆卸順序根據其構造不同而異．現以圖3—3所示內徑表為例，介紹如下：

(1)旋松緊鬧螺釘22，將保護罩21和百分表20一同取下；

(2)取下固定襯套19的螺釘，取出襯套、測力彈簧18。如果不需要調整測力，則限位環17不必取下；

(3)旋松螺帽4，取下可換測頭5；

(4)拆下限位銷6，橋板1就會被定位壓簧2彈出；

(5)旋出三個螺釘14，取下蓋板11和活動測頭12；

(6)用沖頭沖出回轉軸13，取出傳動杠桿10(回轉軸略帶錐度，沖擊時應注意識別大小端)。

內徑百分表的安裝按上述相反步驟進行。安裝傳動杠桿時應清除回轉軸上的碰傷，毛刺等缺陷，保證裝配質量。

內徑百分表的修理按以下順序進化：

(1)拆卸和清洗每個零件和部件，并進行外觀修理；

(2)各部分相互作用的修理；

(3)測力和定位壓力的修理；

(4)活動測頭、可換測頭的測量面和定位護橋工作面的修理；

(5)示值變化的修理；

(6)定位護橋定中心誤差的修理；

(7)示阻誤差的調整與修理。

內徑百分表是一種精密量具，經常拆卸會影響它的使用壽命，因此在修理工作中，除大修外，只作局部拆卸。例如修理定位護橋的定小心誤差時，只將定位護橋拆下即可，其它部分小必拆卸。
