杠桿百分表拆裝和修理順序

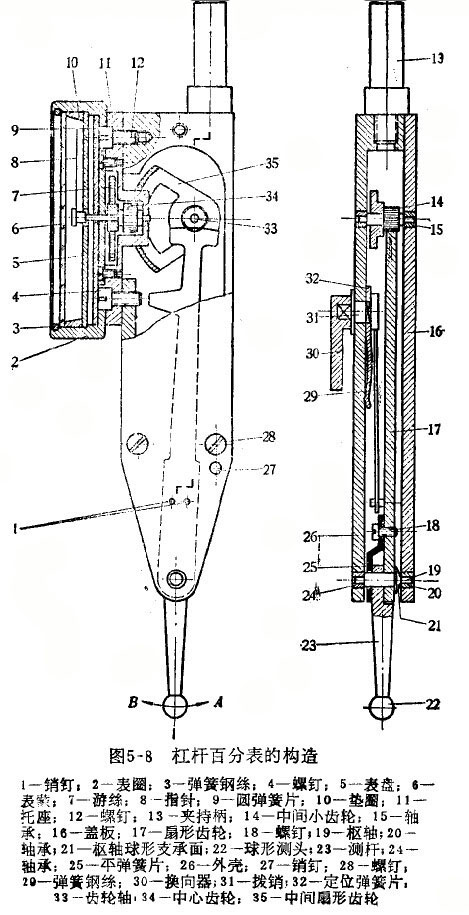

杠桿百分表的結構形式較多，其拆裝方法和步驟也不盡相同．現以圖5—8所示杠桿百分表為例，介紹如下：

(1)用螺絲刀挑出彈簧鋼絲3，取下表蒙6、指針8、表盤5。

(2)拆下固定圓彈簧片9的三個螺釘(圖中末繪出)，即可取下圓彈簧片和表圈2；取下螺釘4和12，可將托座11連同中心齒輪34、游絲7以及托座上的蓋板一同取下。如需凋整或拆下游絲時?？蓪⑼凶系纳w板拆下，取出游絲和中心齒輪。

(3)拆下三個螺釘28，取下蓋板16，即可取出杠桿齒輪機構和扇形齒輪35。

(4)拆卸杠桿齒輪機構時，先旋下螺釘18，拆下平彈簧片25，沖出樞軸19，這時測桿23和扇形齒輪17即可分開。

(5)拆卸投向機構時，先拆下?lián)Q向器30，將撥銷31、定價彈簧片32取出。測力彈簧鋼絲29與撥銷鉚接，如不更換換配件可不必拆下。

(6)各軸承與表體為過盈配合，一般不必訴下。最后旋下夾持柄13，杠桿百分表即拆卸完畢。

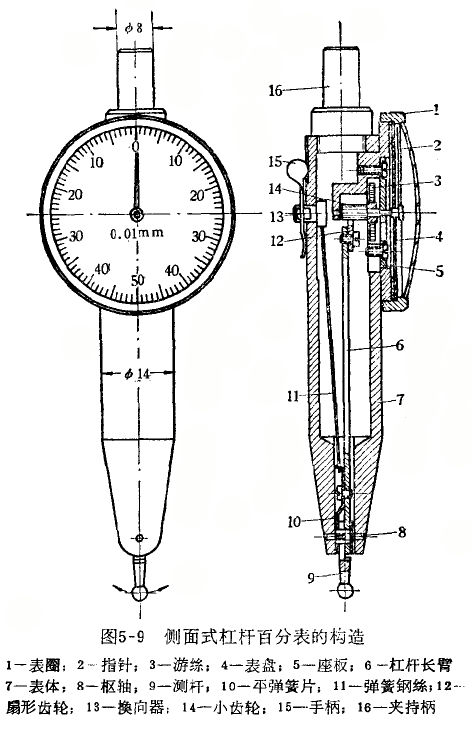

拆卸圖5—9所示的側面式杠桿百分表表圈1時，用螺絲刀插入表圈與表體之間的縫隙內，將表圈翅出。然后再拆下指針、表盤盤、圓座板、中心齒輪等、翅表圈時，每次翅出量不可太多，每翅一次將表圈轉動一個位置，避免表圈傾斜而卡死。拆卸杠桿齒輪機構時，先用沖頭將樞軸8沖出，因樞軸略帶錐度，放應注意識別大小端。

端面式杠桿百分表(圖5—10)的表蒙l2壓配于表圈8上，并壓緊表圈9，拆卸時用螺絲刀輕輕翅下表蒙。然后取下指針、表盤、中心鹵輪、圓座板、表圈等。

對于共它結構形式的杠桿百分表，可參照上述方法和順序拆卸。

周期檢修中的杠桿百分表，除大修外，通常不需要全部拆卸，只將需要修理的部分拆下即可。

杠桿百分表的安裝按上述相反的步驟進行。安裝托座或圓座板時，應注意裝配質量，中心齒輪的嚙合必須良好，并應將游絲預緊。

杠桿百分表的一般修理順序?yàn)橄刃薇眢w部分，再修傳動剖分和讀數部分，最后進行裝配。具體修理項目和順序如下：

(1)拆卸和清洗各零部件，并進行外觀修理；

(2)各部分相互作用的修理；

(3)測力和測桿扭力的修理；

(4)示值穩定性的修理；

(5)示值誤差的調整和修理。
