    千分表的讀數及使用方法

    [原創內容] 發布于:2014-10-08 15:36:18 閱讀:6895次 編輯:思誠市場部

    千分表的讀數及使用方法

    千分表的讀數

    外徑讀數

    讀數時,先以微分筒的端面為準線,讀出固定套管下刻度線的分度值(只讀出以毫米為單位的整數),再以固定套管上的水平橫線作為讀數準線,讀出可動刻度上的分度值,讀數時應估讀到最小刻度的十分之一,即0.001毫米。如果微分筒的端面與固定刻度的下刻度線之間無上刻度線,測量結果即為下刻度線的數值加可動刻度的值;

    如微分筒端面與下刻度線之間有一條上刻度線,測量結果應為下刻度線的數值加上0.5毫米,再加上可動刻度的值,有的千分尺的可動刻度分為100等分,螺距為1毫米,其固定刻度上不需要半毫米刻度,可動刻度的每一等分仍表示0.01毫米。有的千分尺,可動刻度為50等分,而固定刻度上無半毫米刻度,只能用眼進行估計。對于已消除零誤差的千分尺,當微分筒的前端面恰好在固定刻度下刻度線的兩線中間時,若可動刻度的讀數在40-50之間,則其前沿未超過0.5毫米,固定刻度讀數不必加0.5毫米;

    若可動刻度上的讀數在0-10之間,則其前端已超過下刻度兩相鄰刻度線的一半,固定刻度數應加上0.5毫米。

    外徑千分尺的零誤差的判定

    校準好的千分尺,當測微螺桿與測砧接觸后,可動刻度上的零線與固定刻度上的水平橫線應該是對齊的。如果沒有對齊,測量時就會產生系統誤差——零誤差。如無法消除零誤差,則應考慮它們對讀數的影響。若可動刻度的零線在水平橫線上方,且第x條刻度線與橫線對齊,即說明測量時的讀數要比真實值小x/100毫米,這種零誤差叫做負零誤差;若可動刻度的零線在水平橫線的下方,且第y條刻度線與橫線對齊,則說明測量時的讀數要比真實值大y/100毫米,這種零誤差叫正零誤差。

    對于存在零誤差的千分尺,測量結果應等于讀數減去零誤差,即物體長度=固定刻度讀數+可動刻度讀數-零誤差。

    杠桿千分表讀數

    杠桿千分表讀數值0.002mm測量范圍正負0.2mm

    實際值=測量值×補正值 盡量讓測針與測量面形成的夾角小。

    數顯千分表讀數

    數顯千分表作為機械長度測量工具中的一種精度較高的測量?jī)x器,目前已十分廣泛的應用在各行各業中,結合數據采集儀一起使用,利用品質數據采集儀可直接連接數顯千分表進行自動數據采集無需操作人員手工記錄數據,節約人力成本。數顯千分表的操作使用方法較為簡單,但對新手來說操作可能并不熟練。

    千分表的使用方法

    1、將表固定在表座或表架上,穩定可靠。裝夾指示表時,夾緊力不能過大,以免套筒變形卡住測桿。

    2、調整表的測桿軸線垂直于被測平面,對圓柱形工件,測桿的軸線要垂直于工件的軸線,否則會產生很大的誤差并損壞指示表。

    3、測量前調零位。絕對測量用平板做零位基準,比較測量用對比物(量塊)做零位基準。 調零位時,先使測頭與基準面接觸,壓測頭使大指針旋轉大于一圈,轉動刻度盤使0線與大指針對齊,然后把測桿上端提起1-2mm再放手使其落下,反復2-3次后檢查指針是否仍與0線對齊,如不齊則重調。

    4、測量時,用手輕輕抬起測桿,將工件放入測頭下測量,不可把工件強行推入測頭下。顯著凹凸的工件不用指示表測量。

    5、不要使測量桿突然撞落到工件上,也不可強烈震動、敲打指示表。

    6、測量時注意表的測量范圍,不要使測頭位移超出量程,以免過度伸長彈簧,損壞指示表。

    7、不要使測頭跟測桿做過多無效的運動,否則會加快零件磨損,使表失去應有精度。

    8、當測桿移動發生阻滯時,不可強力推壓測頭,須送計量室處理。

    以上是對常用量具中的千分表工具的介紹,千分表作為機械長度測量工具中的一種精度較高的測量?jī)x器,已被廣泛應用,我們平時在使用千分表時,一定要按照正確使用方法去操作,這樣才能保證儀器測量數據的準確率及使用壽命等。

    杠桿千分表的使用方法

    使用注意事項

    1) 千分表應固定在可靠的表架上,測量前必須檢查千分表是否夾牢,并多次提拉千分表測量桿與工件接觸,觀察其重復指示值是否相同。

    2) 測量時,不準用工件撞擊測頭,以免影響測量精度或撞壞千分表。為保持一定的起始測量力,測頭與工件接觸時,測量桿應有0.3~0.5mm的壓縮量。

    3) 測量桿上不要加油,以免油污進入表內,影響千分表的靈敏度。

    4) 千分表測量桿與被測工件表面必須垂直,否則會產生誤差。

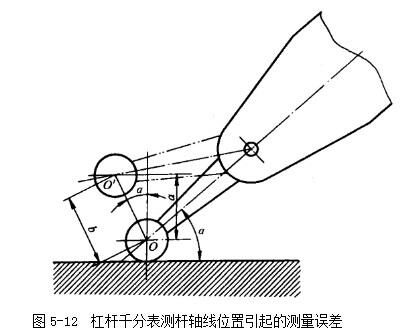

    5) 杠桿千分表的測量桿軸線與被測工件表面的夾角愈小,誤差就愈小。如果由于測量需要,α角無法調小時(當α>15°),其測量結果應進行修正。從圖5-12可知,當平面上升距離為α?xí)r,杠桿千分表擺動的距離為b,也就是杠桿千分表的讀數為b,因?yàn)閎>α,所以指示讀數增大。具體修正計算式如下:

    α=bcosa

    例  用杠桿千分表測量工件時,測量桿軸線與工件表面夾角α為30°,測量讀數為0.048mm,求正確測量值。

    解  α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)

    杠桿千分表

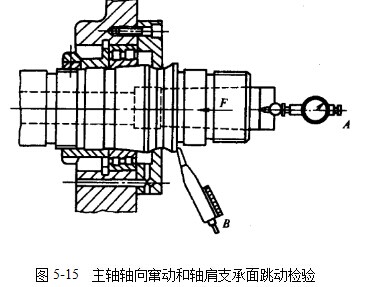

    檢驗車床主軸軸向竄動量時,在主軸錐孔內插入一根短錐檢驗棒,在檢驗棒中心孔放一顆鋼珠,將千分表固定在車床 上,使千分表平測頭頂在鋼珠上(圖5-15 位置A),沿主軸軸線加一力F,旋轉主軸 進行檢驗,千分表讀數的最大差值,就是主軸軸向竄動的誤差。

    杠桿百分表

    車床主軸軸肩支承面跳動的檢驗時, 將千分表固定在車床上使其測頭頂在主軸軸 肩支承面靠近邊緣處(圖5-15位置B),沿主 軸軸線加一力F,旋轉主軸檢驗。千分表的 最大讀數差值,就是主軸軸肩支承面的跳動誤差。

    檢驗主軸的軸向竄動和軸肩支承面跳動時外加一軸向力F,是為了消除主軸軸承軸向間隙對測量結果的影響。其大小一般等于1/2~1倍主軸重量。

    內徑千分表的使用方法

    1、內徑千分表的裝夾和對象

    把千分表的夾持桿擦凈,小心地裝進表架的夾緊套中。并使表的主指針轉過1/4圈后,用夾緊手柄緊固卡箍,夾緊力不宜太大,根據被測孔的基本尺寸,調整固定測頭,使其尺寸略大于公稱尺寸+公差/2。選擇校對環規(如無環規,可用外徑千分尺)。用棉絲或軟布把環規、固定測頭擦凈。用手壓幾下活動測頭,千分表指針移動應平穩、靈活、無卡滯現象,然后對零。一手壓活動測頭,一手握住手柄,將測頭放入環規內,使固定測頭不動。沿軸向斜面左右擺動內徑表架(如放入千分尺內,則應前后左右擺動),找出表的最大讀數即“拐點”。轉動千分表刻度盤,使零線與指針的“拐點”處相重合,對好零位后,把內徑千分表從環規(或千分尺)內取出。

    2、測量方法

    對好零位后的內徑千分表,不得松動其夾緊手柄,以防零位變化。測量時,一手握住上端手柄,另一手壓住下端活動測頭,傾斜一個角度,把測頭放入被測孔內,然后將手握住上端手柄,作用擺動表架,找出表的最大讀書值,即“拐點”值,該點的讀數值就是被測孔徑與環規孔徑(或千分尺讀數)之差。為了測出孔的圓度,可在同一徑向平面內的不同位置上測量幾次;為了測出孔的圓柱度,可在幾個徑向平面內測量幾次。

    3、裝卸千分表時,要先松開表架上的夾緊手柄,防止損壞千分表和卡箍。

    4、安裝固定測頭時一定要用板子固定。

    5、測完后,把千分表、固定測頭取下,擦凈固定測頭后涂防銹油與千分表一起放入盒內相應位置。

    使用注意事項

    1、不得使灰塵、油跡、鐵屑等進入表架內。

    2、測量時不得使活動測頭受到劇烈震動,接觸活動測頭時要小心,勿用力太大。

    千分表的讀數及使用方法由思誠資源網提供,你有需要還可以了解三豐量具價格
