夾具的結構應便于進行測量與檢驗

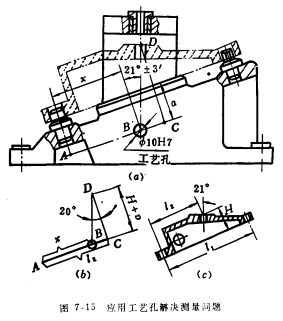

在規定夾具某些位置精度要求時，必須同時考慮相應的測量方法，否則技術要求有時無法實現。而應用工藝孔常是解決測量問題的有效方法。如圖7-15（c）所示，工件上被加工孔與基準孔傾斜21°，它與作為第二定位基準的基準孔間距離為L(zhǎng)2，與定位平面的距離為H。因此，夾具上鉆套的軸心線與圓柱定位銷的軸線也是呈同樣的角度。

夾具裝配時鉆套軸心線與圓柱定位銷軸心線呈21°這一要求，因無法測量不能保證。此時，可在夾具體上加工出一工藝孔Φ10H7，使它的軸心線與所鉆孔的軸心線正交，并和夾具上定位平面的距離為任一選定值a(圖7-15a),則尺寸x的數值，可由圖的幾何圖形中求得

x=AC-BC=L2-(a+H)tg21°

在夾具總圖上應標注的檢驗尺寸為x和a,夾具裝配后只要保證x這一尺寸，就可以間接保證裝配的角度要求。在工藝中穿入測量心棒，x與a均可準確測量，故可保證較高的角度精度。

應用工藝孔時應注意：工藝孔的位置應便于加工和測量，并盡可能在夾具體上。為簡化計算，工藝孔一般做在工件的對稱軸線上，或使其軸心線通過所鉆孔或定位元件的軸線。為了便于制造和使用，工藝孔盡可能采用Φ6H7、Φ8H7、Φ10H7等標準尺寸。
