加工中心夾具的選用

加工中心上常用的夾具類型有通用夾具、組合夾具、成組夾具、專用夾具等，在選擇時往往要考慮產品的生產批量、生產效率、質量保證及經濟性，主要有以下幾個方面的要求：

1）夾具結構應力求簡單。對于形狀簡單的單件小批量生產的零件，應盡可能選用通用夾具，如三爪自定心卡盤、機用虎鉗等；對批量小的零件應優先選用組合夾具；對比量較大且周期性投產、加工精度要求較高的零件，應考慮采用成組夾具和專用夾具。

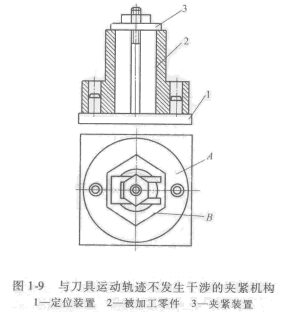

2）夾緊機構或其他元件不得影響進給，加工部位要敞開。夾具不能與刀具運動軌跡發生干涉。圖1-9中，用立銑刀銑削零件的六邊形，若采用壓板機構壓住工件的A面，則壓板可能會與銑刀發生干涉，若壓B面，則不會影響銑刀的運動。

3）加工中心的高柔性要求其夾具比普通機床結構更緊湊、簡單，裝卸方便，夾緊動作更迅速、準確，盡可能縮短輔助時間且要保證足夠的剛性，能靈活多變，因此采用氣動或液壓夾具。

4）自動換刀和交換工作臺時不能與夾具或工件發生干涉。

5）夾具應便于與機床工作臺及工件定位表面間的定位元件連接。加工中心工作臺面上一般都有基準T形槽，轉臺中心有定位圈，臺面?zhèn)让嬗谢鶞?zhǔn)擋板等定位元件。夾具上用于緊固的孔和槽的位置必須與工作臺的T形槽和孔的位置相對應。
