1、深孔
在機械制造業中，一般將孔深超過孔徑10倍的圓柱孔稱為深孔。深孔按孔深與孔徑之比（L/D）的大小通?？煞譃橐话闵羁?、中等深孔及特殊深孔3種。
（1）L/D=10～20，屬于一般深孔。常在鉆床或車床上用接長麻花鉆加工。
（2）L/D=20～30，屬于中等深孔。常在車床上加工。
（3）L/D=30～100，屬于特殊深孔。必須使用深孔鉆在深孔鉆床或?qū)Ｓ迷O(shè)備上加工。
（1）L/D=10～20，屬于一般深孔。常在鉆床或車床上用接長麻花鉆加工。
（2）L/D=20～30，屬于中等深孔。常在車床上加工。
（3）L/D=30～100，屬于特殊深孔。必須使用深孔鉆在深孔鉆床或?qū)Ｓ迷O(shè)備上加工。
2、深孔加工難點
（1）不能直接觀察到切削情況。僅憑聲音、看切屑、觀察機床負荷、油壓等參數來判斷排屑與鉆頭磨損情況。
（2）切削熱不易傳出。
（3）排屑較困難，如遇切屑阻塞則會引起鉆頭損壞。
（4）因鉆桿長、剛性差、易振動，會導致孔軸線易偏斜，影響到加工精度及生產效率。
（2）切削熱不易傳出。
（3）排屑較困難，如遇切屑阻塞則會引起鉆頭損壞。
（4）因鉆桿長、剛性差、易振動，會導致孔軸線易偏斜，影響到加工精度及生產效率。
3、深孔鉆的類型、使用范圍及工作原理
深孔鉆按排屑方式分為外排屑和內排屑2種，外排屑有槍鉆、整體合金深孔鉆（可分為有冷卻孔和無冷卻孔2種）；內排屑又分為BTA深孔鉆、噴吸鉆和DF系統深孔鉆3種。深孔鉆的類型和使用范圍如表5-4所示，其結構及工作原理如圖5-10所示。

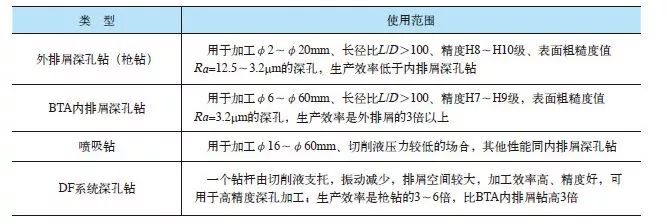

表5-4 深孔鉆的常用類型及使用范圍

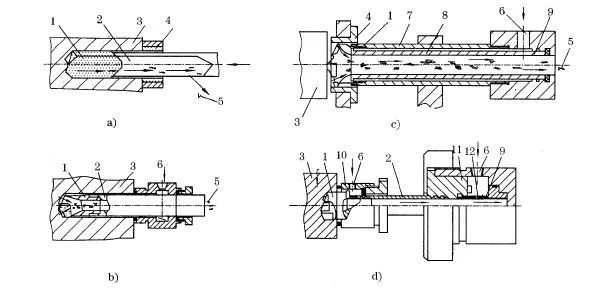

圖5-10 深孔鉆結構及工作原理
a）外排屑深孔鉆（槍鉆） b）BTA內排屑深孔鉆 c）噴吸鉆 d）DF內排屑系統深孔鉆
1－鉆頭 2－鉆桿 3－工件 4－導套 5－切屑 6－進油口 7－外管 8－內管 9－噴嘴 10－引導裝置 11－鉆桿座 12－密封套
4、深孔加工時的注意事項
（1）深孔加工操作要點：主軸和刀具導向套、刀桿支撐套、工件支承套等中心線的同軸度應符合要求；切削液系統應暢通正常；工件的加工端面上不應有中心孔，并避免在斜面上鉆孔；切屑形狀應保持正常，避免生成直帶狀切屑；采用較高速度加工通孔，當鉆頭即將鉆透時，應降速或停機以防損壞鉆頭。
（2）深孔加工切削液：深孔加工過程中會產生大量的切削熱，并不易擴散，需要供給充足的切削液潤滑冷卻刀具。一般選用1:100的乳化液或極壓乳化液，需要較高加工精度和表面質量或加工韌性材料時，選用極壓乳化液或高濃度極壓乳化液，切削油的運動黏度通常選用（40℃）10～20cm2/s，切削液流速為15～18m/s；加工直徑較小時選用黏度低的切削油；要求精度高的深孔加工，可選用切削油配比為40%極壓硫化油+40%煤油+20%氯化石蠟。切削液的壓力和流量與孔徑及加工方式有著密切的關系，具體參考如表5-5所示。
（2）深孔加工切削液：深孔加工過程中會產生大量的切削熱，并不易擴散，需要供給充足的切削液潤滑冷卻刀具。一般選用1:100的乳化液或極壓乳化液，需要較高加工精度和表面質量或加工韌性材料時，選用極壓乳化液或高濃度極壓乳化液，切削油的運動黏度通常選用（40℃）10～20cm2/s，切削液流速為15～18m/s；加工直徑較小時選用黏度低的切削油；要求精度高的深孔加工，可選用切削油配比為40%極壓硫化油+40%煤油+20%氯化石蠟。切削液的壓力和流量與孔徑及加工方式有著密切的關系，具體參考如表5-5所示。

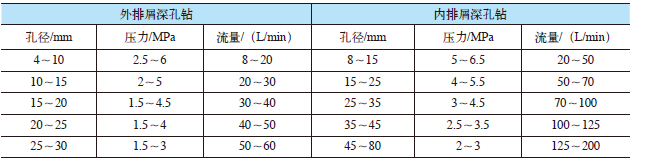

表5-5

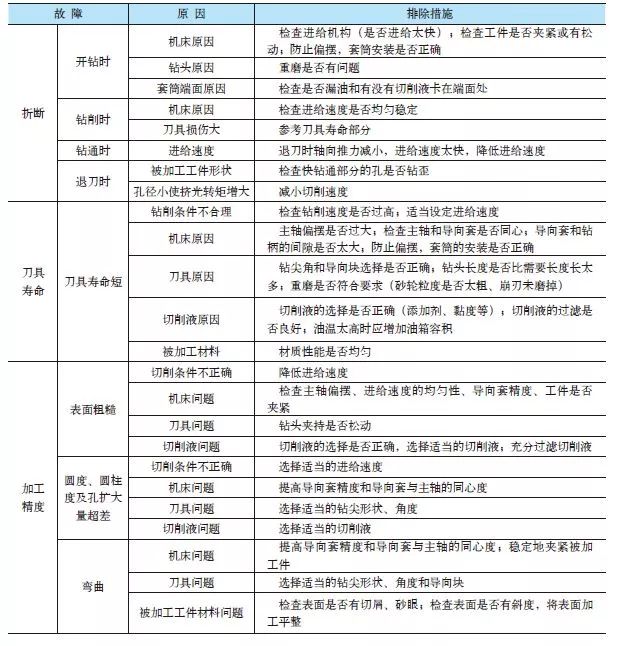

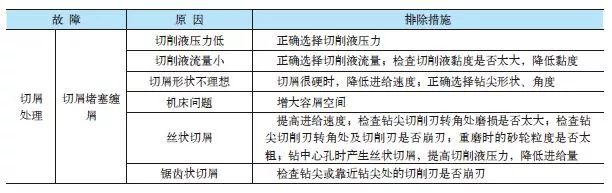

深孔加工中的故障及排除措施如表5-6所示。
