各種槽是機械零件上常見到的結構形狀。通常有圓柱體內外表面上的環槽、密封圈槽、帶倒角的斜 槽、成形槽、各種標準的螺紋槽、內外圓柱體端 面上的槽；圓柱面上和孔內與軸線平行的鍵槽、花鍵槽、 齒槽以及平面上的多種形狀的槽等等。
一般回轉體表面上 的各類槽，常用車削的方法加工，也可以用銑和插補銑削的方法（Milling by circular interpolation），即使銑刀一面自轉一面公轉。銑螺紋槽時，再加上軸向進給。外圓柱面上 的與軸心線平行的各種槽與平面上的各種槽可用銑削等方法加工，與軸心方向平行孔內的鍵槽、花鍵槽、多邊形孔槽用插削、拉削推削等方法加工?！安邸笨雌饋硇螤詈芎唵?，但實際加工時仍有它的特殊性和困難性。
槽加工的特殊性和困難性是：①它通常是用刀具的一個 主刀刃和兩側的副刀刃同時進行三面切削，被加工材料塑性變形復雜，摩擦阻力大，因此加工速度和進給量受限制，切削厚度雖薄，但平均變形大，單位切削力，總切削力與功耗大， 有統計它比一般外圓切削大20 %左右。同時產生切削熱也多， 散熱條件差，切削溫度高 , 刀具易損傷；
②隨切深加大 , 工件直徑不斷減少，切削速度實際在不斷變化，切削力熱等狀 況也在不斷變化，特別在切深大和切斷加工時，切削速度由 最大逐漸減少甚至到“零”；
③工件或刀具一面旋轉 , 刀具 一面逐漸切入，在工件表面實際形成的是阿基米德螺旋線， 由此造成實際前角和后角也在不斷變化，使加工過程更為復 雜；
④通常所切的槽較窄，刀片也窄，刀片在刀桿刀體中的 定位安裝面小。定位安裝不穩定，剛性差易振動，槽越窄越深， 刀片懸伸越長，刀具剛性越差，更不穩定,更易移位振動損傷。對待這些問題應如何處理好呢？各槽加工刀具公司為此煞費 苦心，這里請看 SIMTEK 這位槽加工專家為此費心所出的點子和他們的具體改進措施吧。
SIMTEK 是德國也是世界著名的專業制造各種精密槽加 工用刀具的公司。在槽加工方面積累了豐富的經驗，并研發 了各種新的槽加工刀具產品。他們的產品系列目前分三大 類：⑴ simturn 類是車削鏜削各種槽、孔等的加工用刀具；⑵ simmill 類是銑削用的各種槽加工刀具；⑶ simcut 類是其 他槽加工方法，如插削、旋風銑螺紋等所用的刀具。
他們的第一個重要點子是：好刀先要自身堅硬。除用優 質材料、涂層、合理的刀刃形狀結構外，還必須能改進剛性差的刀片的定位面形狀結構以使它能被牢靠穩固地安裝，即必須要解決好固有剛性不足的刀片的定位夾緊問題。
Simturn 是他們的車槽系列刀具。除可切各種槽外，改 變刀頭形狀、進刀方向后還可加工內外圓、倒角、切斷等。按可加工孔徑的大小，槽的寬度和深度與分布等的不同， 產品又分了以下幾個子系列：
⑶ H2 和 GX 型的刀片具有對稱的前后兩刃，刀片薄弱定位面窄小，為此 H2 在刀片一側背上特意做有 V 形凹槽， GX 則做有 V 形突齒，H2 和 GX 刀片的下面都做有突齒。刀片座有相應的凹槽，刀片的上壓板有凸齒或凹槽，螺釘旋 轉上壓板向下使刀片緊緊定位夾緊在上下 V 形凹槽中。薄弱刀片由于上下 V 形槽的多面定位夾緊，提高了安裝剛性。它 的刀桿為鋼制，有帶扁平面的圓柱形和方形兩種。它們主要用 于切內外槽和切斷。H2 和 GX 可分別加工 Φ24.5 和 Φ38 以上 的孔，最大切深分別為 18mm 和 26mm。
⑷ K2 型刀片具有前后上下對稱的兩個角形刀頭，主要用于 切外槽和切斷。加工時一端的刀頭切削，另一端的角形刀頭作 為 V 形凸齒插裝在刀桿與之相對應的 V 形凹槽中。靠它們和側 平面在刀桿中定位，以側面螺釘穿過刀片中心孔同 DX、CX 一 樣進行壓緊。它最大的切槽深度是 7mm。
Simmill 是 SIMTEK 公司銑削各類內槽 ( 一般槽、螺 紋槽、帶倒角槽等 ) 的刀具，他們不采用一般傳統的銑削方 法，而是采用使銑刀一面自轉一面公轉的插補式銑削方法， 銑螺紋槽時還需加上軸向的插補進給。加工時，多齒的銑 刀每個刀齒每次在運轉中只切除很少的金屬，切屑小，排屑易，切削力熱比車槽小得多。但需承受一定的沖擊力， 整體槽銑刀或裝可轉位刀片的槽銑刀，刀片在刀體上的安裝時，槽加工刀具固有的剛性不足問題仍存在，故也如車削類刀具一樣。
為提高槽銑刀定位安裝的剛性可靠性，SIMTEK 公司將直徑小于 Φ11 的刀頭和伸出的圓刀桿部分 做成一體，伸出部分接鋼刀桿插入刀柄中的配合圓孔定位。加工Φ10-Φ42較大孔的盤銑刀頭也類似DX型車刀片一樣， 在后端面做出突齒鑲裝在刀桿端面的同形凹槽中，結合刀 片的端平面定位，并靠穿過刀片中心的螺釘壓緊?？蓪?shí)現 可靠的剛性好的定位安裝。
Simcut 是插削各類槽、型孔和旋風銑削螺紋槽的有關刀 具產品系列，與之前的系列相同，他們也設計了相應的增強 刀頭和刀片的安裝剛性的多面定位結構。
他們針對改善槽加工切削條件的第二個點子是必須改善冷卻液供應。特別是車槽方面，刀片一直在切削，切削溫度高，又由于是槽形，槽向及他們所處的位置不同，為達 到有效冷卻，SIMTEK 公司提供了四種方便可調的供冷卻 液方式：即從刀具的左方、右方、左右兩方或刀具中孔噴 射冷卻液，以滿足各種槽加工的需要，從而可有效地降低 切削溫度，保障了刀具持續工作。實際操作時，他們設計 的結構非常簡單，更換四種冷卻液供給方向，只要調節兩 個螺紋銷就可以實現。
為了解決在一般車、銑機床難以加工的與軸向平行的孔 內鍵槽、花鍵槽、齒槽和多面槽等問題。他們的第三個點子是：不用專門的插床、拉床等而是用他們的優質刀具配合數 控車銑床上轉塔刀架上的 VDI 動力刀座。通過這些機構，即 可實現插刀的往復切削運動和沿槽深方向進給運動，完成插 削。同樣插刀的結構，在較小孔內鍵槽加工時采用整體硬質合金插刀，較大孔內鍵槽則用插刀片安裝在相應較粗的鋼制 刀桿上。車銑機床上能加工出孔內的槽了，就可能使整個零 件的加工在一臺機床上完成。實現了工藝集中，達到了”Do in One”。
在加工數量很多的小型螺釘，如材料多為難加工的 鈦合金，不銹鋼等的醫用接骨螺釘?shù)葧r，一般的車、銑辦法效率太低，零件夾持不便。
他們的第四個點子是：在能縱切的走心式車床上安裝專門的螺紋旋風銑 (Thread Whiriing) 刀架，使用他們特制的 2-3 齒優質涂層刀片進行旋風銑 ( 因用壓縮空氣和高壓冷卻液等排屑冷卻，加工時切屑飛濺故名之 )。旋風銑加工時刀盤高速旋轉是切削的主運 動，輔助運動有機床主軸帶動工件的慢速回轉，有按螺距 大小所作的軸向進給和刀盤高速旋轉。工件螺旋升角改變 時，刀片可據需要調整。由于轉速較高達 60-120m/min，每 刃齒進給量 0.02-0.10mm，這種方法的效率比傳統的加工 方法高許多，加工精度也高許多。只需使用走心式車床即可實現自動化加工。
一般回轉體表面上 的各類槽，常用車削的方法加工，也可以用銑和插補銑削的方法（Milling by circular interpolation），即使銑刀一面自轉一面公轉。銑螺紋槽時，再加上軸向進給。外圓柱面上 的與軸心線平行的各種槽與平面上的各種槽可用銑削等方法加工，與軸心方向平行孔內的鍵槽、花鍵槽、多邊形孔槽用插削、拉削推削等方法加工?！安邸笨雌饋硇螤詈芎唵?，但實際加工時仍有它的特殊性和困難性。
槽加工的特殊性和困難性是：①它通常是用刀具的一個 主刀刃和兩側的副刀刃同時進行三面切削，被加工材料塑性變形復雜，摩擦阻力大，因此加工速度和進給量受限制，切削厚度雖薄，但平均變形大，單位切削力，總切削力與功耗大， 有統計它比一般外圓切削大20 %左右。同時產生切削熱也多， 散熱條件差，切削溫度高 , 刀具易損傷；
②隨切深加大 , 工件直徑不斷減少，切削速度實際在不斷變化，切削力熱等狀 況也在不斷變化，特別在切深大和切斷加工時，切削速度由 最大逐漸減少甚至到“零”；
③工件或刀具一面旋轉 , 刀具 一面逐漸切入，在工件表面實際形成的是阿基米德螺旋線， 由此造成實際前角和后角也在不斷變化，使加工過程更為復 雜；
④通常所切的槽較窄，刀片也窄，刀片在刀桿刀體中的 定位安裝面小。定位安裝不穩定，剛性差易振動，槽越窄越深， 刀片懸伸越長，刀具剛性越差，更不穩定,更易移位振動損傷。對待這些問題應如何處理好呢？各槽加工刀具公司為此煞費 苦心，這里請看 SIMTEK 這位槽加工專家為此費心所出的點子和他們的具體改進措施吧。
SIMTEK 是德國也是世界著名的專業制造各種精密槽加 工用刀具的公司。在槽加工方面積累了豐富的經驗，并研發 了各種新的槽加工刀具產品。他們的產品系列目前分三大 類：⑴ simturn 類是車削鏜削各種槽、孔等的加工用刀具；⑵ simmill 類是銑削用的各種槽加工刀具；⑶ simcut 類是其 他槽加工方法，如插削、旋風銑螺紋等所用的刀具。
他們的第一個重要點子是：好刀先要自身堅硬。除用優 質材料、涂層、合理的刀刃形狀結構外，還必須能改進剛性差的刀片的定位面形狀結構以使它能被牢靠穩固地安裝，即必須要解決好固有剛性不足的刀片的定位夾緊問題。
Simturn 是他們的車槽系列刀具。除可切各種槽外，改 變刀頭形狀、進刀方向后還可加工內外圓、倒角、切斷等。按可加工孔徑的大小，槽的寬度和深度與分布等的不同， 產品又分了以下幾個子系列：
⑴加工 Φ0.3 起的小內孔槽的 AX 系列，改進的方法是把其較粗硬質合金刀桿與刀頭做成 一體，刀桿多為圓形 (Φ4-8), 尺寸較大的還有方形。刀桿上 的刀頭，據加工部位需要，應伸出得盡量短，這樣切槽刀的 定位面由整個較粗圓形和方形的刀桿承擔 , 刀桿插入相應的 刀座和刀柄的配合孔中。用座和刀柄上螺釘壓緊，就可提高 安裝剛性，還可用靠刀柄前端螺母旋緊夾套從四周夾緊刀桿 的 ME 夾緊系統。使定位安裝剛性和可靠性得到更一步提高 (圖 1)

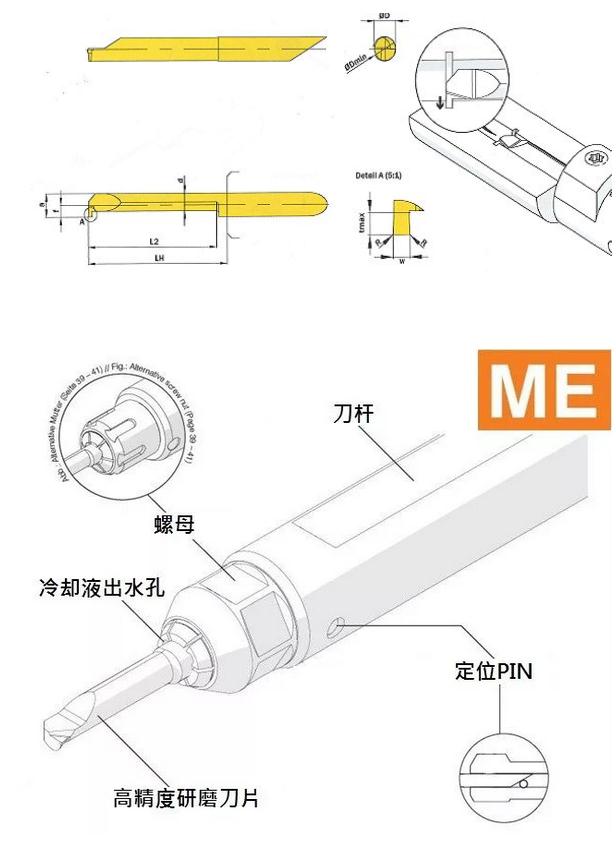

圖1：AX系列刀桿的定位安裝
⑵可加工較大孔中的各類槽的 DX 和 C4 系列刀具。若 用更粗的整體硬質合金做刀桿較貴不合算，因此可以改用鋼 刀桿前面裝硬質合金刀片，為了使刀片安裝剛性好，可將刀片端面做出三個 V 形突齒，定位安裝時將此突齒與刀桿上的 與之形狀一致的 V 形槽相配合，兩端平面靠緊。由于這些 結構形狀尺寸與相對位置做得非常精確，雖屬多面定位，過定位，但互相不干擾，反而使得定位剛性大增。刀片有中心孔，用中心螺釘穿過刀片擰緊在刀桿上。刀片刀桿如一整體， 這樣就提高了安裝剛性。所用的刀桿有帶扁平面的圓柱形也有方形。
DX 可加工最小孔徑為 Φ7，刀桿直徑可達 Φ25。根據加工表面形狀不同，刀刃形狀可以做出多種多樣，如可 把刀片轉角做成 90°形成與軸向平行的刀刃，就可加工端 面槽了。與之類似的 C4 型它的外形和定位安裝如 DX，但刀頭只延刀桿軸向伸出，故只能加工各種外槽，它的刀桿都 是方形，此型是為一些小零件特殊加工要求設計制作的。最大切深是 5.5mm。
DX 可加工最小孔徑為 Φ7，刀桿直徑可達 Φ25。根據加工表面形狀不同，刀刃形狀可以做出多種多樣，如可 把刀片轉角做成 90°形成與軸向平行的刀刃，就可加工端 面槽了。與之類似的 C4 型它的外形和定位安裝如 DX，但刀頭只延刀桿軸向伸出，故只能加工各種外槽，它的刀桿都 是方形，此型是為一些小零件特殊加工要求設計制作的。最大切深是 5.5mm。

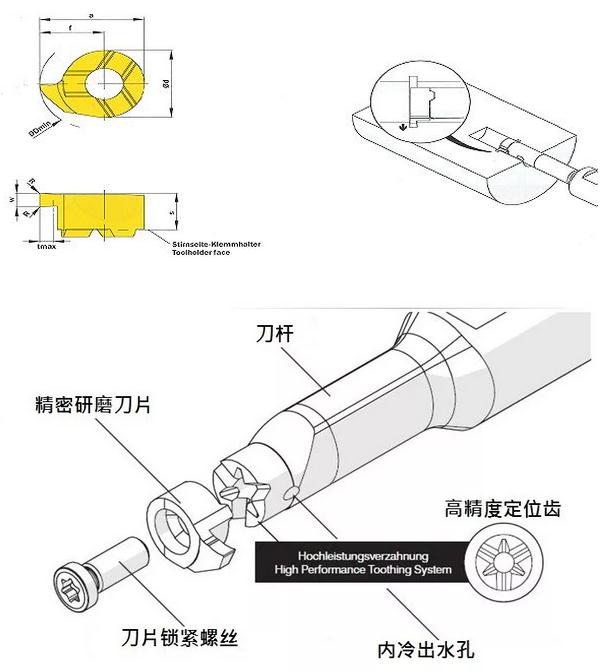

圖2：DX和C4系列刀片定位結構
⑶ H2 和 GX 型的刀片具有對稱的前后兩刃，刀片薄弱定位面窄小，為此 H2 在刀片一側背上特意做有 V 形凹槽， GX 則做有 V 形突齒，H2 和 GX 刀片的下面都做有突齒。刀片座有相應的凹槽，刀片的上壓板有凸齒或凹槽，螺釘旋 轉上壓板向下使刀片緊緊定位夾緊在上下 V 形凹槽中。薄弱刀片由于上下 V 形槽的多面定位夾緊，提高了安裝剛性。它 的刀桿為鋼制，有帶扁平面的圓柱形和方形兩種。它們主要用 于切內外槽和切斷。H2 和 GX 可分別加工 Φ24.5 和 Φ38 以上 的孔，最大切深分別為 18mm 和 26mm。
⑷ K2 型刀片具有前后上下對稱的兩個角形刀頭，主要用于 切外槽和切斷。加工時一端的刀頭切削，另一端的角形刀頭作 為 V 形凸齒插裝在刀桿與之相對應的 V 形凹槽中。靠它們和側 平面在刀桿中定位，以側面螺釘穿過刀片中心孔同 DX、CX 一 樣進行壓緊。它最大的切槽深度是 7mm。

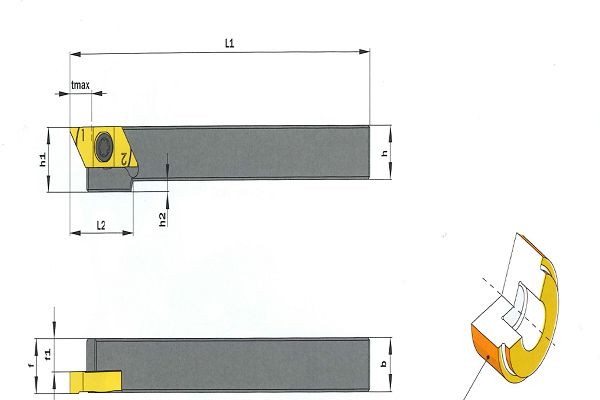

圖3：K2系列刀片定位與安裝
⑸ E3、E12、F3 三型的刀片都是三角形 , 可用三個刀刃， 使用經濟高效。E3、F3 較窄的刀片的側面設計具有突出多面體， 配合刀片側面或另兩個刀背面和側面定位在刀桿刀座相應的多 面槽和側平面上，E12 刀片或用中心孔螺釘或用上壓板壓緊。用中孔螺釘壓緊可承受軸向力較高。這三型均能加工內外槽。
E3 和 E12 型適應的最小內徑分別是 Φ41 和 Φ46，能切出的最大槽深分別是 5 和 8mm。FX 型是專供客戶訂制特殊品，可滿足 客戶多種需要。Simturn 車削類刀片還有一種是光面寬型的 （Decolletage）系列，據客戶需要可在寬刀片上磨出客戶需 要的槽形槽數，一次徑向進刀可加工出多個槽。由于刀片較 寬，刀片背后可做出一到數個 V 形突齒，在刀桿上做出相 應數量的 V 形凹槽，再配合底面共同對刀片定位。
E3 和 E12 型適應的最小內徑分別是 Φ41 和 Φ46，能切出的最大槽深分別是 5 和 8mm。FX 型是專供客戶訂制特殊品，可滿足 客戶多種需要。Simturn 車削類刀片還有一種是光面寬型的 （Decolletage）系列，據客戶需要可在寬刀片上磨出客戶需 要的槽形槽數，一次徑向進刀可加工出多個槽。由于刀片較 寬，刀片背后可做出一到數個 V 形突齒，在刀桿上做出相 應數量的 V 形凹槽，再配合底面共同對刀片定位。

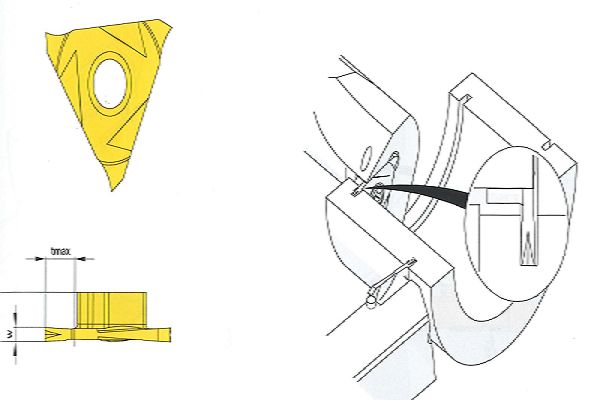

圖4：E3的安裝
Simmill 是 SIMTEK 公司銑削各類內槽 ( 一般槽、螺 紋槽、帶倒角槽等 ) 的刀具，他們不采用一般傳統的銑削方 法，而是采用使銑刀一面自轉一面公轉的插補式銑削方法， 銑螺紋槽時還需加上軸向的插補進給。加工時，多齒的銑 刀每個刀齒每次在運轉中只切除很少的金屬，切屑小，排屑易，切削力熱比車槽小得多。但需承受一定的沖擊力， 整體槽銑刀或裝可轉位刀片的槽銑刀，刀片在刀體上的安裝時，槽加工刀具固有的剛性不足問題仍存在，故也如車削類刀具一樣。
為提高槽銑刀定位安裝的剛性可靠性，SIMTEK 公司將直徑小于 Φ11 的刀頭和伸出的圓刀桿部分 做成一體，伸出部分接鋼刀桿插入刀柄中的配合圓孔定位。加工Φ10-Φ42較大孔的盤銑刀頭也類似DX型車刀片一樣， 在后端面做出突齒鑲裝在刀桿端面的同形凹槽中，結合刀 片的端平面定位，并靠穿過刀片中心的螺釘壓緊?？蓪?shí)現 可靠的剛性好的定位安裝。

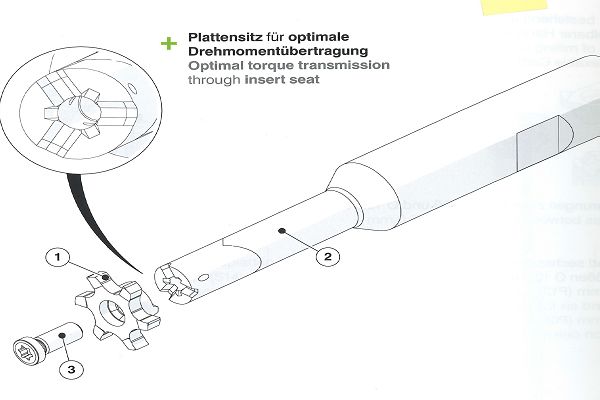

圖5：銑削刀頭和刀桿的定位安裝
Simcut 是插削各類槽、型孔和旋風銑削螺紋槽的有關刀 具產品系列，與之前的系列相同，他們也設計了相應的增強 刀頭和刀片的安裝剛性的多面定位結構。
他們針對改善槽加工切削條件的第二個點子是必須改善冷卻液供應。特別是車槽方面，刀片一直在切削，切削溫度高，又由于是槽形，槽向及他們所處的位置不同，為達 到有效冷卻，SIMTEK 公司提供了四種方便可調的供冷卻 液方式：即從刀具的左方、右方、左右兩方或刀具中孔噴 射冷卻液，以滿足各種槽加工的需要，從而可有效地降低 切削溫度，保障了刀具持續工作。實際操作時，他們設計 的結構非常簡單，更換四種冷卻液供給方向，只要調節兩 個螺紋銷就可以實現。
為了解決在一般車、銑機床難以加工的與軸向平行的孔 內鍵槽、花鍵槽、齒槽和多面槽等問題。他們的第三個點子是：不用專門的插床、拉床等而是用他們的優質刀具配合數 控車銑床上轉塔刀架上的 VDI 動力刀座。通過這些機構，即 可實現插刀的往復切削運動和沿槽深方向進給運動，完成插 削。同樣插刀的結構，在較小孔內鍵槽加工時采用整體硬質合金插刀，較大孔內鍵槽則用插刀片安裝在相應較粗的鋼制 刀桿上。車銑機床上能加工出孔內的槽了，就可能使整個零 件的加工在一臺機床上完成。實現了工藝集中，達到了”Do in One”。

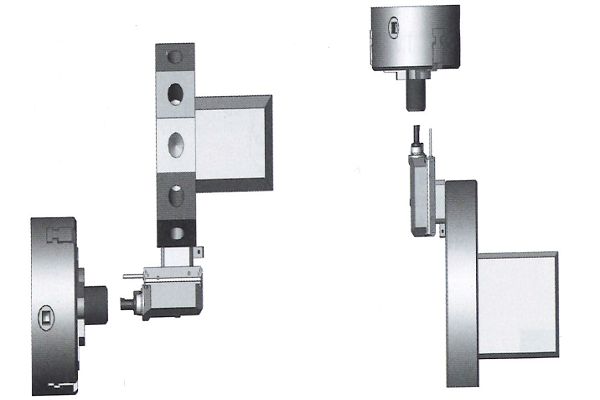

圖6：機床轉塔上VDI刀座安裝刀切槽
圖7：鍵槽插銷過程
在加工數量很多的小型螺釘，如材料多為難加工的 鈦合金，不銹鋼等的醫用接骨螺釘?shù)葧r，一般的車、銑辦法效率太低，零件夾持不便。

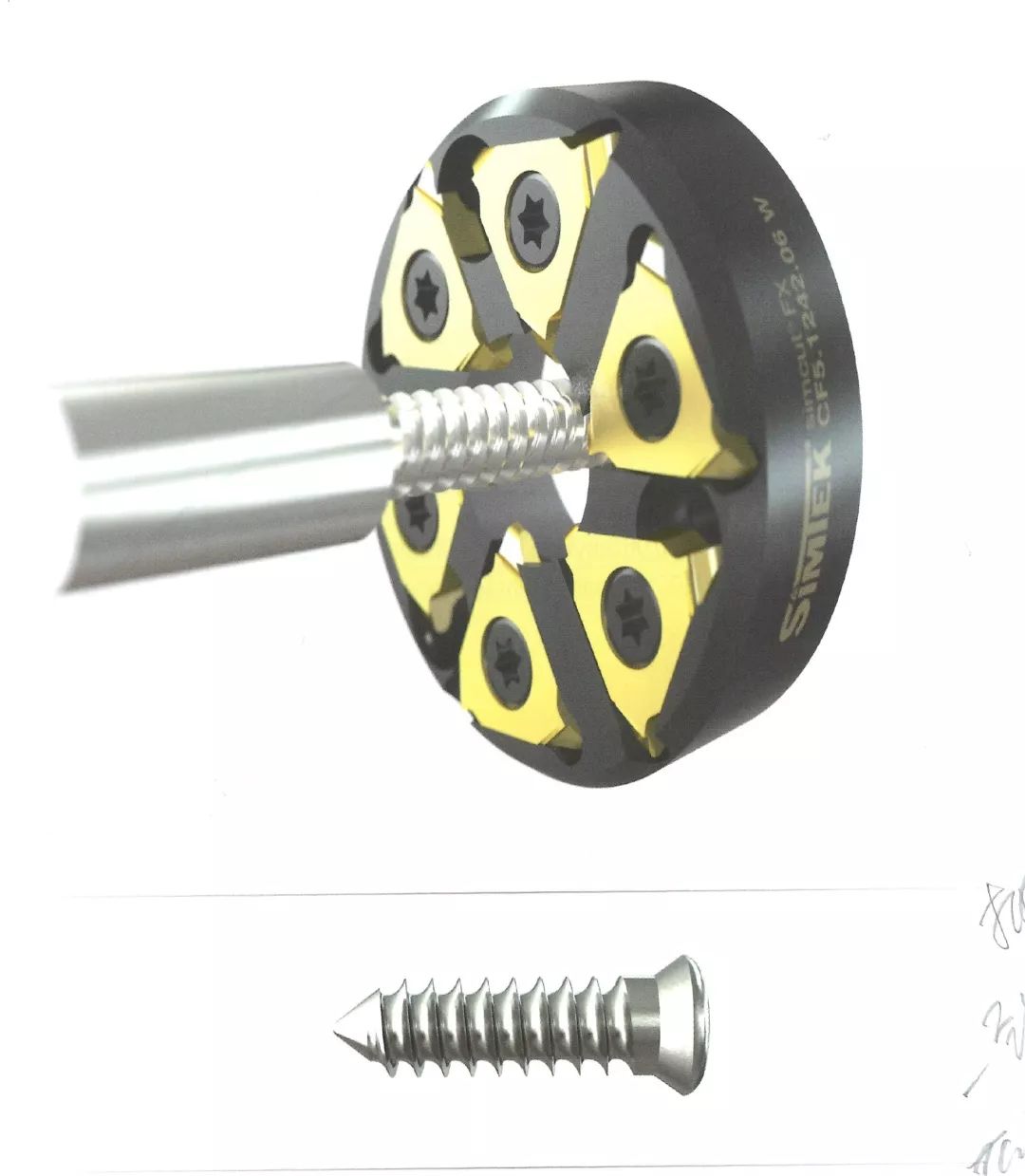

他們的第四個點子是：在能縱切的走心式車床上安裝專門的螺紋旋風銑 (Thread Whiriing) 刀架，使用他們特制的 2-3 齒優質涂層刀片進行旋風銑 ( 因用壓縮空氣和高壓冷卻液等排屑冷卻，加工時切屑飛濺故名之 )。旋風銑加工時刀盤高速旋轉是切削的主運 動，輔助運動有機床主軸帶動工件的慢速回轉，有按螺距 大小所作的軸向進給和刀盤高速旋轉。工件螺旋升角改變 時，刀片可據需要調整。由于轉速較高達 60-120m/min，每 刃齒進給量 0.02-0.10mm，這種方法的效率比傳統的加工 方法高許多，加工精度也高許多。只需使用走心式車床即可實現自動化加工。
