蔡司三坐標怎么建立坐標系

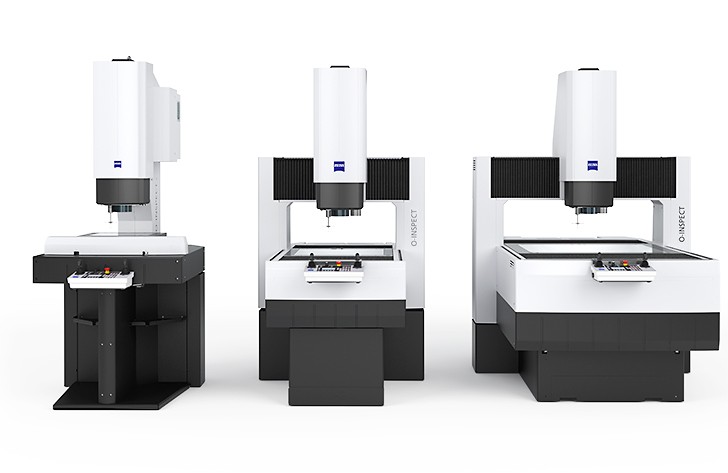

蔡司三坐標測量機建立零件模型坐標系是非常快速的，在測量過程中我們可能根據具體情況和圖紙測量需要建立精確的坐標系。至于使用哪種建立零件坐標系的方法，要根據零部件的實際情況，一般的情況下采樣以下方式：

⑴利用CAD數模測量工裝、檢具類零件

檢測要求：使用最佳擬合創建坐標系。

工裝、檢具類零件一般都有數模，該數模坐標系一般為車身坐標系，三個圓作為基準圓，三個孔都有理論坐標值。

如下圖所示檢具：

檢測方法：在測量軟件中，點擊自動圓，在CAD模型的基準孔位置單擊，抓取基準孔的理論值，根據銘牌輸入理論值，根據提示依法建立坐標系。

檢查坐標系：依次檢查主、副定位孔及S面查看三個軸向的偏差，若偏差較小說明坐標系建立正確。

⑵利用CAD數模測量鈑金或沖壓類零件

檢查要求：①使用3點2圓迭代法建立坐標系;

②鈑金或沖壓類零件測量基準RPS點，即某些點控制某個軸;

③根據圖紙要求建立的坐標系方向與CAD數模方向一致，原點也要與CAD數模原點一致。

檢測方法：一般選擇主、副定位孔及S面，建立坐標系，采用3個方向找正，2個方向的旋轉，1個方向原點的方式。

檢查坐標系：評價所測的要素與圖紙中點位置坐標對照，若偏差較小及矢量方向一致，說明坐標系正確。

總結以下，建立零件坐標系在三坐標測量機里是必不可少的，它會影響零部件的精準度和犯錯侓。
