行業動態2024-10-23

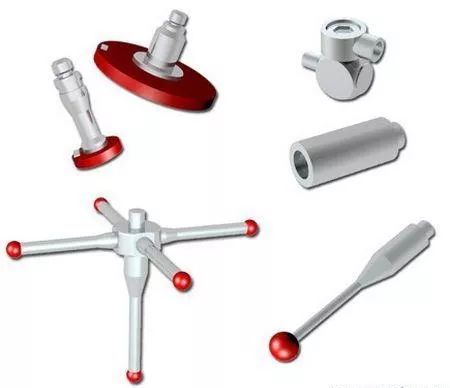

測針是三坐標測量機的測頭系統的組成部分，主要用來觸測工件表面，通過測頭的機械裝置移位，產生信號觸發并采集測量數據。現在市場上應用最廣泛的是紅寶石材質的測針。根據不同形狀零件特征的測量需求，測針形狀也分多類：

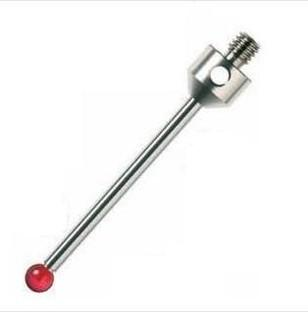

球形測針：是簡單的一種測針，適用于尺寸, 形位, 坐標測量等大多數檢測應用場合，球直徑普通為0.3-8.0mm，材料主要使用硬度高，耐磨性強的工業用紅寶石；是應用最廣泛的測針類型。
星形測針：是由四個或五個紅寶石測球系統牢固的安裝在一個不銹鋼星星測針座上，這類測針可用于測量各種不同的形體結構，是針對復雜形體和孔的多測尖檢測；其校正運用多個測頭，所以可以使測頭活動最小化，并測量旁邊面的孔或槽等；運用和球形測頭一樣的辦法進行校正。
柱形測針：應用于柱形的旁邊面，測量薄斷面間的尺寸、曲線形狀或加工的孔等；只對柱形的斷面偏向的測量有用，軸偏向上測量狀況不良（圓柱形的底部加工成和柱形軸齊心的球容貌時，在軸偏向上的測量也能夠)；運用柱形測量高度時，柱形軸和三坐標測量機軸要一致(普通最好在統一斷面內進行測量)。

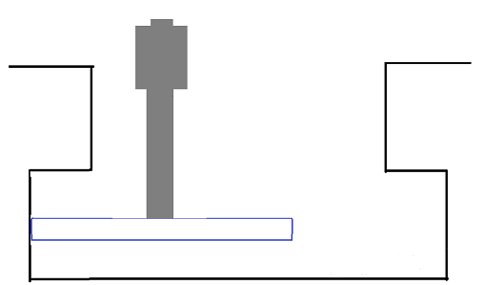

盤形測針：在球的中間鄰近截斷做成的盤容貌的測頭；盤形斷面的形象由于是球，所以校正道理和球形測頭一樣；應用外側直徑局部或厚度局部進行測量；應用于星型測針無法觸及的孔、內退刀槽和凹槽，如瓶頸面間的尺寸, 槽的寬或形狀等；應用環規校正較便當。
專用測針：用于螺紋牙型、薄截面材料、對刀和其他專用的測量場合。
尖測針：普通的XY測量時不運用；用于測量精度低的螺絲槽,標示的點或裂紋劃痕等；比起運用具有半徑的點式測頭的狀況，能夠精細的進行校正，用于測量十分小的孔等；專用于螺紋牙型、特定點及刻劃線的檢測。
陶瓷空心球形測針：是檢測X、Y和Z向深位特性和孔的理想選擇，只需要標定一個球；也可用于外表粗拙的工件的測量。
尖測針：普通的XY測量時不運用；用于測量精度低的螺絲槽,標示的點或裂紋劃痕等；比起運用具有半徑的點式測頭的狀況，能夠精細的進行校正，用于測量十分小的孔等；專用于螺紋牙型、特定點及刻劃線的檢測。
陶瓷空心球形測針：是檢測X、Y和Z向深位特性和孔的理想選擇，只需要標定一個球；也可用于外表粗拙的工件的測量。
