新能源汽車部件從結構來看，變得越發復雜，制作時往往不單只是零件表面需要加工，更有內部腔體的加工需求，這樣就需要利用角度頭來解決產品加工的問題。接下來為大家分享BIG輕量型角度頭在新能源汽車轉向部件殼體加工方面的應用案例。
加工產品
汽車某轉向部件殼體，需要在內孔直徑30的腔體側壁進行切槽加工。
工件加工難點
1、機床ATC換刀重量控制在2kg以內；
2、被加工鋁合金產品為型腔內徑D30，需要在其內側壁進行槽加工；
3、槽寬3mm，同時有正負0.03公差要求。
我們采取的加工方法
加工產品
汽車某轉向部件殼體，需要在內孔直徑30的腔體側壁進行切槽加工。
工件加工難點
1、機床ATC換刀重量控制在2kg以內；
2、被加工鋁合金產品為型腔內徑D30，需要在其內側壁進行槽加工；
3、槽寬3mm，同時有正負0.03公差要求。
我們采取的加工方法

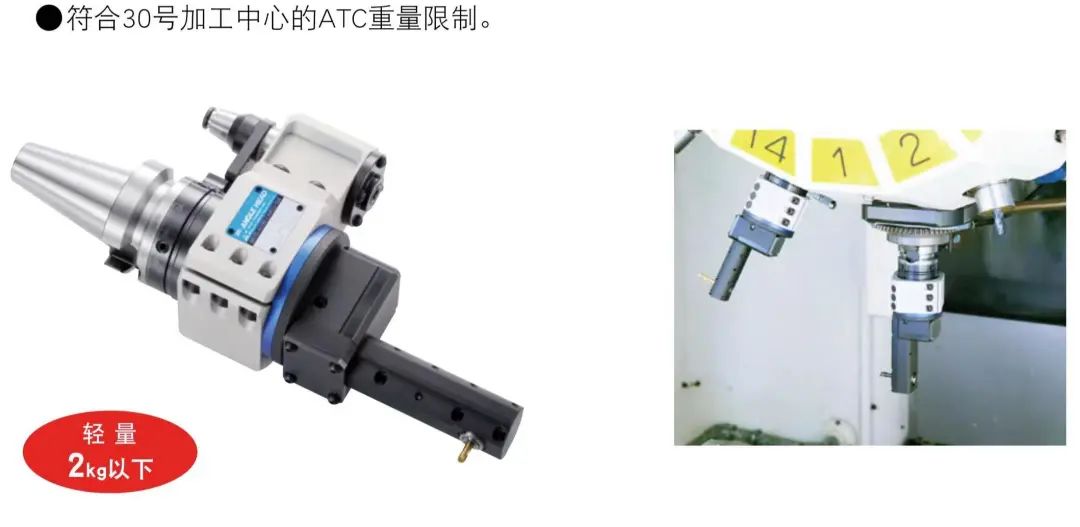

1、為了加工工件腔體側壁，我們使用了角度頭產品避開干涉，考慮到30號加工中心ATC重量限制，我們采用了專門為BT30小型設備設計的超輕重量（2kg以內）的角度頭。

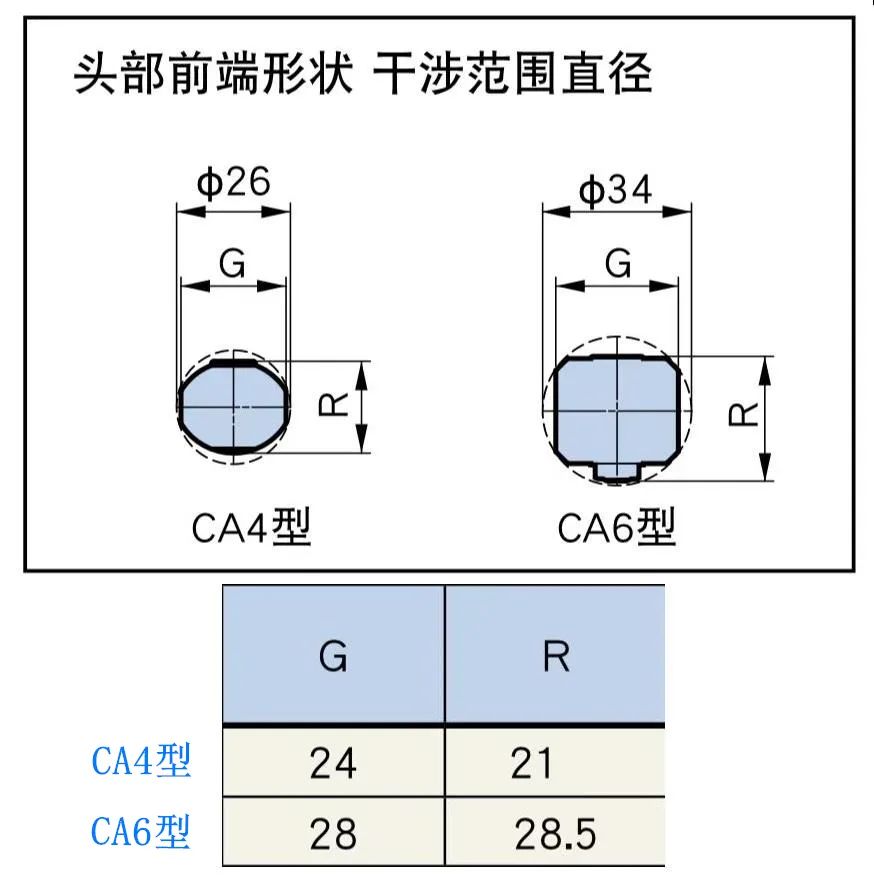

2、為了進入D30直徑型腔，我們選擇了下圖左側抗干涉能力更好的CA4SG型角度頭，由于其頭部G、R尺寸分別為24、21，可以確保安裝刃具后干涉直徑小于D30，確保安裝銑刀后進行側壁加工槽加工；
3、刃具方面使用了懸伸尺寸更短的非標金剛石2刃銑刀刀具。
加工實例及結論
零件名稱：汽車某轉向部件殼體。
零件材料：AlSi10Mg(Fe)，

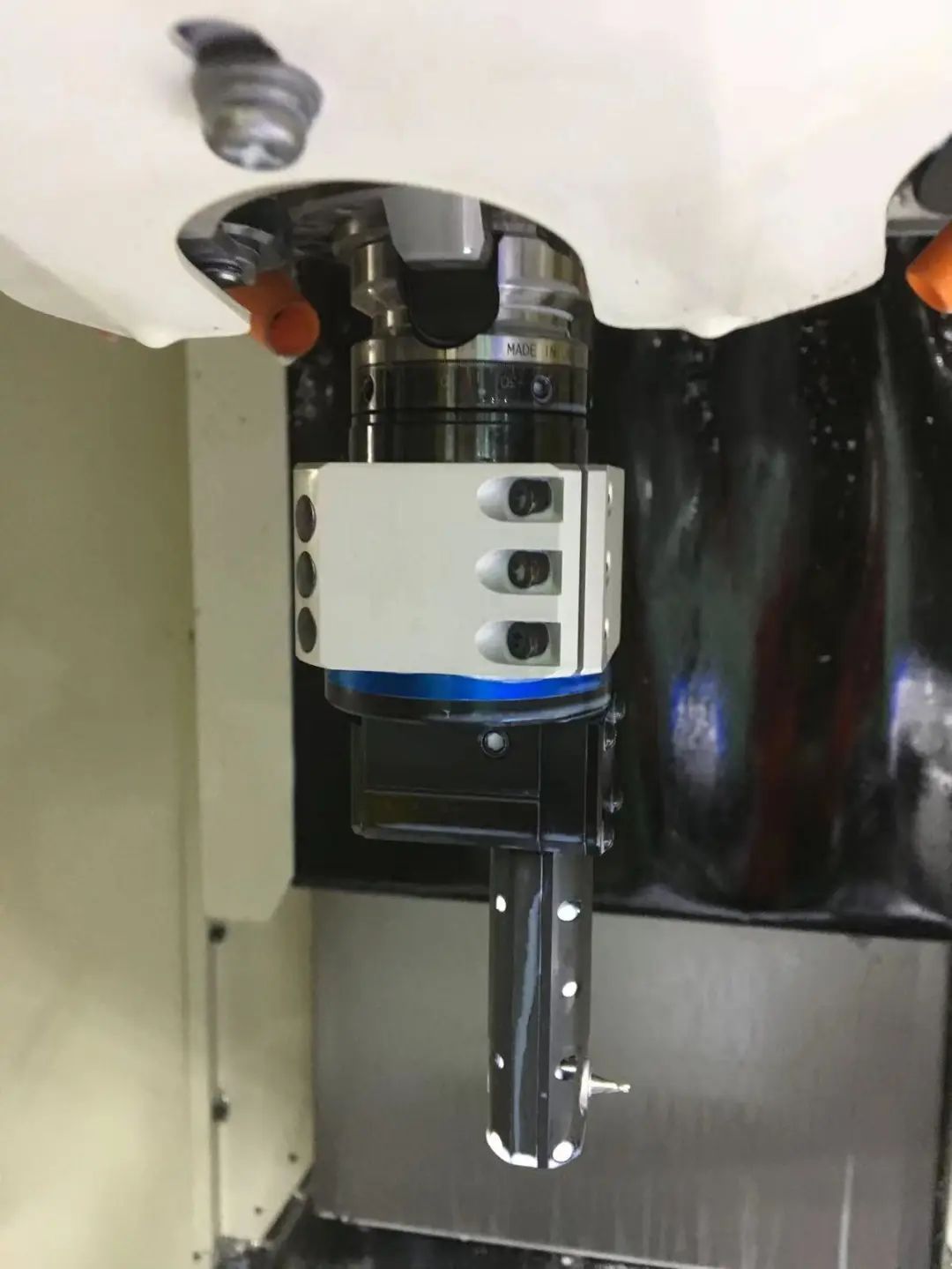

機床：兄弟立加（BT30角度頭）
冷卻方式：機床外冷
加工類型：銑削
刀具：非標金剛石銑刀
切削參數：S=2000r/min，f=0.05mm/r
刀具優點及效果
重量輕、干涉尺寸小、刃具安裝方向旋轉90°后仍然能獲得較好的夾持精度，可以安裝在30號機床上順利換刀，并且避開干涉，整個加工過程能夠完全滿足客戶的加工需求。
