三維掃描儀激光跟蹤儀是一種高精度的測量設備，廣泛應用于工業制造、質量控制、逆向工程等領域。正確使用這種設備不僅能夠提高測量精度，還能顯著提升工作效率。本文將為您提供一個詳細的使用指南，幫助您掌握這個強大工具的操作要領。
一、設備準備和環境評估
1. 設備檢查：
- 確保激光跟蹤儀電量充足或連接穩定電源。
- 檢查反射靶和測頭是否完好無損。
- 驗證所有附件（如三腳架、控制器等）是否齊全。
2. 環境評估：
- 選擇穩定、無振動的操作環境。
- 確保室溫穩定，理想溫度范圍通常為20±2°C。
- 避免陽光直射和強烈的氣流干擾。
3. 設備布置：
- 將激光跟蹤儀安裝在三腳架上，確保穩固。
- 調整設備高度，通常與被測物體中心高度持平。
- 確保跟蹤儀與被測物體之間無障礙物。
二、系統啟動和初始化
1. 開機及軟件連接：
- 按照設備說明書開啟激光跟蹤儀電源。
- 啟動控制軟件，建立與跟蹤儀的連接。
- 等待系統自檢完成，確認無錯誤報告。
2. 系統預熱：
- 允許設備預熱至少30分鐘，確保內部溫度穩定。
- 預熱期間可以進行軟件設置和測量計劃制定。
- 預熱完成后，執行一次系統自校準。
3. 坐標系統設置：
- 選擇合適的坐標系統（如笛卡爾坐標系）。
- 定義原點和坐標軸方向。
- 如需要，執行工件坐標系的建立程序。
三、測量準備和參數設置
1. 反射靶準備：
- 選擇適合的反射靶（球形或平面靶）。
- 確保反射靶表面清潔無污。
- 在被測物體上合理布置反射靶，確保覆蓋所有關鍵特征。
2. 測量參數設置：
- 設置適當?shù)牟蓸勇剩ㄍǔＴ?00-1000Hz之間）。
- 調整激光功率，平衡測量距離和精度需求。
- 配置數據過濾和平滑算法，提高測量穩定性。
3. 測量模式選擇：
- 根據任務選擇合適的測量模式（如靜態點測量、動態跟蹤等）。
- 設置觸發方式（手動、自動或外部觸發）。
- 如使用掃描模式，定義掃描路徑和密度。
四、執行測量操作
1. 設備對準：
- 使用瞄準鏡或相機視圖將激光對準第一個測量點。
- 調整激光束強度，確保反射信號穩定。
- 執行初始參考點測量，驗證系統精度。
2. 靜態點測量：
- 將反射靶或測頭穩定放置在測量點上。
- 觸發測量，等待數據采集完成。
- 記錄每個點的坐標數據，注意測量點的編號和描述。
3. 動態跟蹤測量：
- 確保反射靶或測頭與激光保持良好的視線。
- 沿預定路徑移動反射靶，保持適當速度。
- 觀察數據流，確保跟蹤過程中無中斷或異常。

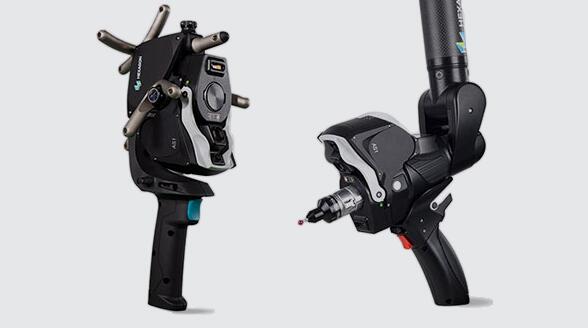

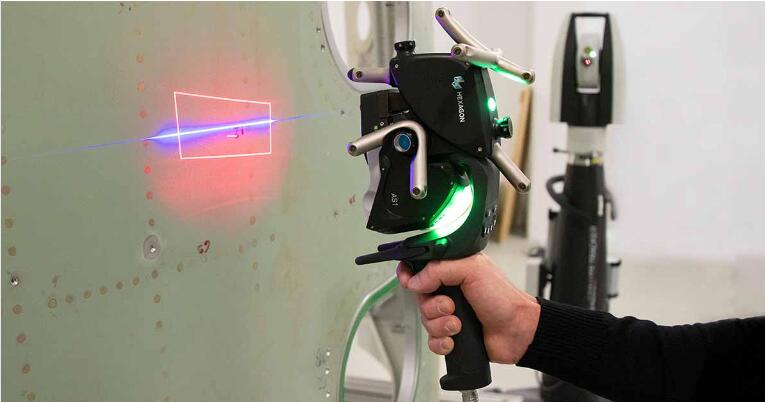

4. 表面掃描：
- 選擇合適的掃描頭（如線激光掃描頭）。
- 設置掃描密度和速度。
- 執行掃描，確保覆蓋整個目標表面，避免遺漏。
五、數據處理和分析
1. 實時數據檢查：
- 在測量過程中持續監控?cái)?shù)據質量。
- 檢查異常值和測量間隙。
- 如發現問題，及時調整或重復測量。
2. 數據后處理：
- 應用濾波算法去除噪聲。
- 執行數據對齊和拼接（如多站點測量）。
- 進行幾何特征提取和尺寸分析。
3. 結果輸出和報告生成：
- 選擇合適的數據格式導出（如CAD模型、點云文件）。
- 生成測量報告，包括關鍵尺寸和偏差分析。
- 可視化結果，如偏差色圖或3D模型比對。
六、設備維護和校準
1. 日常維護：
- 每次使用后清潔光學部件和反射靶。
- 檢查并清理冷卻系統（如果有）。
- 定期檢查所有電纜和連接器的完整性。
2. 定期校準：
- 按照制造商建議的間隔進行系統校準。
- 使用標準球或長度塊進行校準檢查。
- 記錄校準結果，建立校準歷史檔案。
3. 軟件更新：
- 定期檢查并安裝最新的固件和軟件更新。
- 更新后進行功能測試，確保兼容性。
- 保留重要數據和設置的備份。
以下是您可能還關注的問題與解答：
Q：如何提高三維掃描儀激光跟蹤儀的測量精度？
A：1. 環境控制：保持恒溫恒濕環境，理想溫度為20±2°C，相對濕度50±10%。 2. 設備優化：確保設備充分預熱，通常需要30-60分鐘。定期進行校準，至少每年一次或按制造商建議。使用高質量的反射靶，保持清潔。 3. 操作技巧：測量前進行系統自檢和初始化。記住，精度是一個系統性問題，需要從環境、設備、操作和數據處理等多個方面同時入手。定期的精度評估和持續改進是保持高精度測量的關鍵。
Q：在使用三維掃描儀激光跟蹤儀時，如何處理遮擋和反射問題？
A：1. 遮擋問題處理：合理規劃測量路徑，盡量避開遮擋物。使用多站點測量，從不同角度獲取數據。采用可旋轉的測量頭或反射靶，增加靈活性。2. 反射問題處理：對于高反射表面，使用特殊的啞光涂層或粉末噴涂。 3. 軟件輔助：利用軟件的智能填充算法補全遮擋區域。處理遮擋和反射問題需要結合具體情況靈活應對。經驗豐富的操作者能夠根據不同的測量對象和環境選擇最佳的解決方案。持續的實踐和總結是提高處理這些問題能力的關鍵。
Q：三維掃描儀激光跟蹤儀在動態測量中如何保證精度？
A：1. 設備選擇：選擇具有高采樣率的激光跟蹤儀，通常需要1000Hz以上。 2. 參數優化：調整采樣率與被測物體運動速度匹配。優化激光功率，平衡信號強度和響應速度。設置合適的濾波參數，減少噪聲同時保留細節。 3. 運動規劃：設計平滑的運動路徑，避免突然的加速或減速。
本文為您提供了從設備準備到測量執行、數據處理以及設備維護的全面指導。通過精確的環境評估、系統初始化、參數設置、測量操作和后續分析，您可以確保測量的高精度和高效率。同時，注意日常維護和定期校準，以及軟件更新，是保持設備長期穩定運行的關鍵
