四軸正轉方向是順時針還是逆時針？操作須知

在機床加工和數控編程中，四軸的旋轉方向是一個常見的問題。本文將詳細解析四軸的正轉方向，以及在操作過程中需要注意的關鍵點，幫助操作者更好地理解和使用四軸機床。

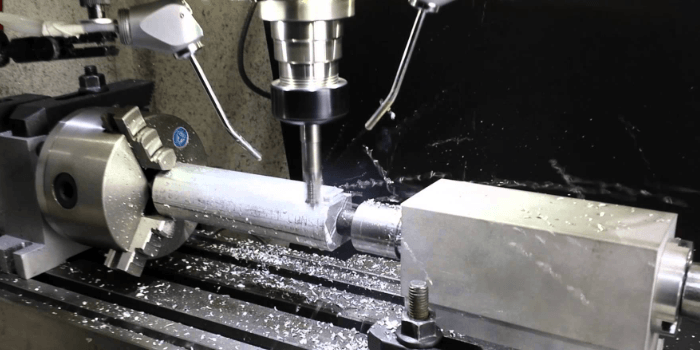

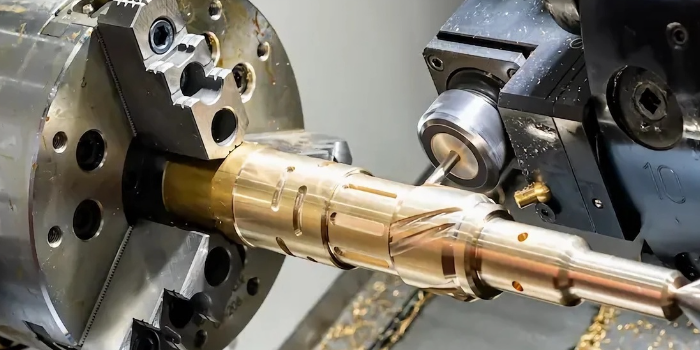

一、四軸機床簡介

四軸機床是在三軸機床基礎上增加了一個旋轉軸的加工設備。這個額外的旋轉軸通常被稱為A軸、B軸或C軸，具體取決于它與哪個主軸平行。

1. A軸：繞X軸旋轉

2. B軸：繞Y軸旋轉

3. C軸：繞Z軸旋轉

四軸機床能夠?qū)崿F(xiàn)更復雜的加工任務，如圓柱形表面加工、螺旋槽加工等。

二、四軸正轉方向的定義

四軸的正轉方向通常遵循右手定則，但具體情況可能因機床制造商而異。一般來說：

1. 從主軸端看向工件時，順時針旋轉被定義為負方向，用負值表示。

2. 從主軸端看向工件時，逆時針旋轉被定義為正方向，用正值表示。

3. 這種定義方式與ISO標準一致，但仍需注意具體機床的說明書。

三、影響四軸旋轉方向判斷的因素

1. 觀察位置：從不同位置觀察，同一旋轉方向可能呈現不同的視覺效果。標準觀察位置通常是從主軸端看向工件。

2. 機床配置：不同機床可能有不同的軸配置，影響旋轉方向的判斷。

3. 控制系統：某些控制系統可能采用相反的定義，務必查閱機床說明書。

4. 編程習慣：不同地區或公司可能有不同的編程習慣，需要注意協調統一。

四、四軸編程中的方向控制

在G代碼編程中，四軸的旋轉通常用A、B或C來表示，后跟數值來指定旋轉角度。

1. 正值表示逆時針旋轉：如 C90.0 表示C軸逆時針旋轉90度

2. 負值表示順時針旋轉：如 C-45.0 表示C軸順時針旋轉45度

3. 絕對編程和增量編程都可用于控制四軸旋轉

五、四軸操作注意事項

1. 安全意識：始終保持警惕，注意旋轉部件可能造成的危險

2. 校準重要性：定期校準四軸，確保加工精度

3. 軟件設置：確保CAM軟件中的軸向設置與實際機床一致

4. 試運行：首次運行新程序時，建議進行空運行或低速運行

5. 碰撞檢測：利用軟件進行碰撞檢測，避免加工過程中的意外

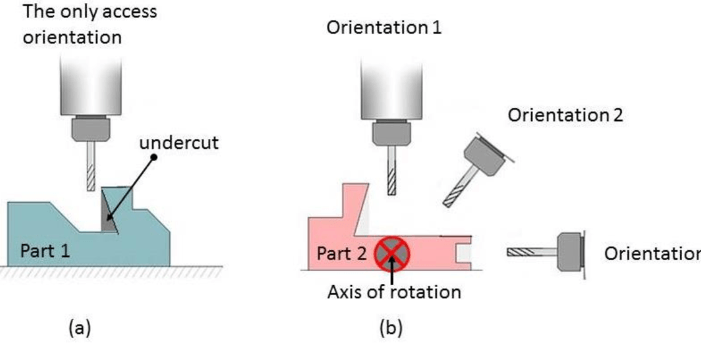

六、四軸加工的優勢與應用

1. 提高加工效率：四軸加工可以減少工件裝夾次數，提高生產效率

2. 實現復雜形狀：能夠加工常規三軸無法實現的復雜曲面

3. 提升表面質量：通過調整刀具與工件的相對位置，可以獲得更好的表面光潔度

4. 應用領域廣泛：航空航天、醫療器械、模具制造等行業廣泛應用四軸加工技術

以下是您可能還關注的問題與解答：

Q：如何在實際操作中快速判斷四軸的正轉方向？

A：可以采用以下方法： 1. 參考右手定則：用右手拇指指向軸的正方向，其他手指彎曲的方向即為正轉方向。 2. 查看機床說明書：制造商通常會明確指出各軸的正轉方向。 3. 進行簡單測試：編寫一個小程序，指定軸旋轉一個小角度，觀察實際旋轉方向。 4. 使用機床控制面板：許多現代數控系統提供圖形界面，直觀顯示軸的旋轉方向。

Q：四軸編程時如何避免常見錯誤？

A：可以注意以下幾點： 1. 仔細核對坐標系：確保CAM軟件中的坐標系與機床一致。 2. 注意單位轉換：確保程序中使用的單位（度或弧度）與機床設置相符。 3. 考慮工件定位：合理設計工件在四軸上的擺放位置，避免不必要的復雜運動。 4. 留意旋轉限制：了解機床的旋轉范圍限制，避免超出范圍的指令。 5. 使用模擬軟件：在實際加工前，使用模擬軟件驗證程序的正確性。

Q：四軸加工相比三軸加工有哪些優勢？

A：四軸加工的主要優勢包括： 1. 加工靈活性更高：可以實現更復雜的加工路徑和形狀。 2. 減少裝夾次數：一次裝夾可以加工多個面，提高效率和精度。 3. 改善表面質量：通過調整刀具與工件的相對角度，可以獲得更好的表面光潔度。 4. 縮短加工時間：某些復雜形狀在四軸上加工比三軸更快。 5. 提高材料利用率：可以更精確地控制加工過程，減少材料浪費。

總結而言，四軸機床的正轉方向通常遵循右手定則，從主軸端看向工件時，逆時針旋轉為正方向。然而，具體的旋轉方向定義可能因機床制造商而異，操作者應當仔細查閱機床說明書并進行實際測試。在四軸編程和操作過程中，準確理解和控制旋轉方向至關重要，這不僅關系到加工精度，更與操作安全密切相關。通過掌握正確的操作方法，合理利用四軸機床的優勢，可以顯著提高加工效率和質量，實現更復雜的加工任務。隨著數控技術的不斷發展，四軸甚至五軸加工技術將在現代制造業中扮演越來越重要的角色，為產品創新和工藝優化提供強大支持。
