三坐標測孔的角度是指什么？測量原理及應用指南

三坐標測量機在工業制造中扮演著至關重要的角色，尤其在孔的測量方面。本文將深入探討三坐標測孔的角度含義，并詳細講解其測量原理及應用指南，幫助讀者更好地理解和應用三坐標測量技術。

一、理解三坐標測孔的角度

1、三坐標測孔的角度，指的是在使用三坐標測量機（CMM）測量孔時，所測量的孔的軸線與預設基準面或基準軸線之間的夾角。這個角度的測量對于確定孔的位置和方向至關重要，它可以幫助我們判斷孔是否符合設計要求。

2、通常情況下，我們會將被測零件放置在三坐標測量機的平臺上，并建立一個坐標系。然后，通過探針測量孔的圓周上的多個點，擬合出一個圓，并計算出圓心坐標和直徑。孔的軸線則被定義為通過圓心并垂直于擬合圓平面的直線。而基準面或基準軸線則根據零件的設計圖紙或工藝要求確定。

3、需要注意的是，三坐標測孔的角度可以是空間角度，也可以是平面角度?？臻g角度是指孔軸線與空間基準面或基準軸線的夾角，而平面角度是指孔軸線在特定平面上的投影與該平面內基準線的夾角。在實際測量中，我們需要根據具體情況選擇合適的角度測量方法。

二、三坐標測孔的測量原理

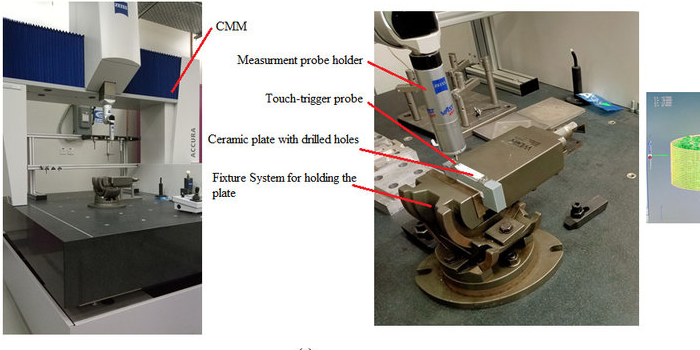

1、三坐標測孔的測量原理基于坐標測量技術。三坐標測量機通過三個相互垂直的導軌，精確控制探針在三維空間中的移動，并記錄探針的坐標位置。當探針接觸到孔的內壁時，測量機會記錄下接觸點的坐標。

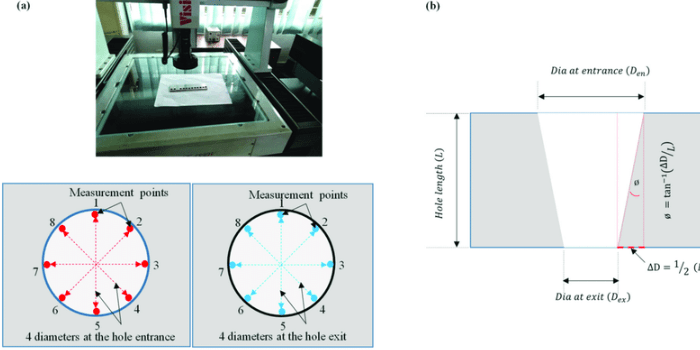

2、通過測量孔圓周上多個點的坐標，我們可以利用最小二乘法擬合出一個圓，并計算出圓心坐標和直徑。然后，根據圓心坐標和預設的基準面或基準軸線，計算出孔的軸線與基準面或基準軸線之間的夾角，即我們所要測量的角度。

3、不同的測量軟件和算法可能會略有不同，但基本原理都是基于坐標測量和幾何計算。

三、三坐標測孔的應用指南

1、在使用三坐標測量機測孔之前，我們需要先對測量機進行校準，以確保測量的準確性。同時，也要選擇合適的探針，并根據孔的尺寸和形狀調整探針的姿態。

2、在測量過程中，要保證被測零件的穩定性，避免出現晃動或位移，影響測量結果。此外，還要注意控制測量環境的溫度和濕度，以減少測量誤差。

3、測量完成后，我們需要對測量數據進行分析和處理，并生成測量報告。測量報告中應包含孔的直徑、位置、角度等信息，以及測量的精度和不確定度。

四、影響三坐標測孔精度的因素

1、探針的精度和形狀：探針的精度直接影響測量結果的準確性。選擇合適的探針形狀對于復雜的孔型測量至關重要。

2、測量機的精度和穩定性：測量機的精度和穩定性是保證測量結果可靠性的關鍵因素。

3、測量環境：溫度、濕度等環境因素會影響測量機的精度和被測零件的尺寸，從而影響測量結果。

五、三坐標測孔的應用領域

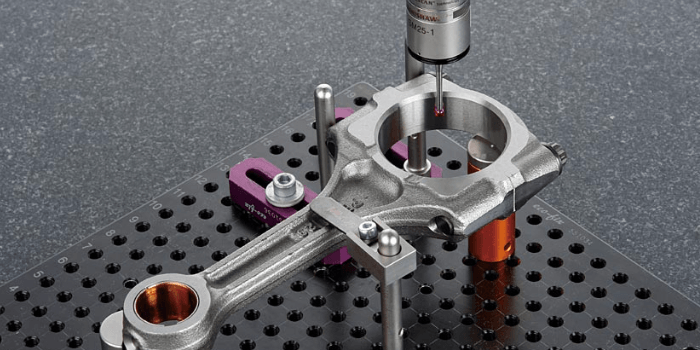

1、汽車制造：用于測量發動機缸體、變速箱殼體等零件上的孔的位置和角度。

2、航空航天：用于測量飛機機身、發動機等關鍵部件上的孔的精度。

3、模具制造：用于檢測模具上孔的尺寸和位置精度，確保模具的質量。

以下是您可能還關注的問題與解答：

Q：如何提高三坐標測孔的精度？

A：選擇合適的探針、校準測量機、控制測量環境以及采用合適的測量方法都可以提高三坐標測孔的精度。

Q：三坐標測孔可以測量哪些類型的孔？

A：三坐標測孔可以測量各種類型的孔，包括通孔、盲孔、階梯孔等。

Q：三坐標測孔的優勢是什么？

A：三坐標測孔具有精度高、速度快、自動化程度高等優勢，可以有效提高測量效率和質量。

三坐標測孔的角度是工業制造中重要的測量參數，它反映了孔的位置和方向精度。通過掌握三坐標測孔的測量原理和應用指南，我們可以更好地應用三坐標測量技術，提高產品質量和生產效率。
