熱縮刀柄「SLIMLINE」刀具不需突出很長，特別在深窄部位加工發揮作用。
記載有決定切削條件和熱縮刀柄時的選定基準的「剛性值」。請參考以下的資料，有效利用。
■求剛性值S(彎曲量)

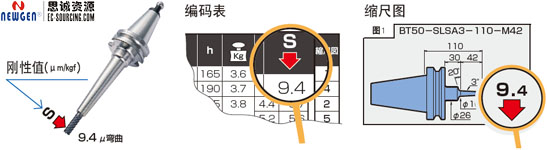

○通過目錄的「編碼表」或「縮尺圖」確認剛性值 ( 彎曲量)S。
○所謂剛性值S 是指在裝有刀具刀柄的先端( 刀具直徑的3 倍位置) 上，橫向加1kgf 負荷
時刀柄和刀具全體的彎曲量。這種情況，稱為9.4 微米彎曲。
■硬質刀具突出刀柄端面的突出長度（L/D)的轉換方法

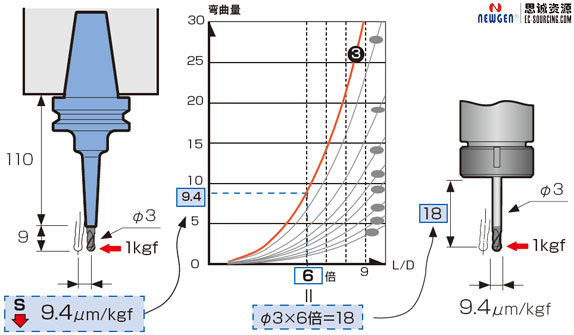

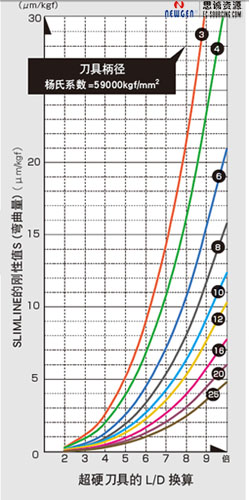

○代入剛性值（9.4μm）到“彎曲量同突出長的關系”（右圖）中，計算L/D值。
這支SLIMLINE熱縮刀柄與夾持突出長度為
18毫米（L/D=6倍)的超硬刀具的高剛性的傳統刀柄。
比起通過彎曲量，通過L/D比來考察加工條件是一個好方法。
普通在L/D=3倍以下為充分剛性，到L/D=6倍為普通剛性，
在此之上的話，就必須考慮加工條件。
?

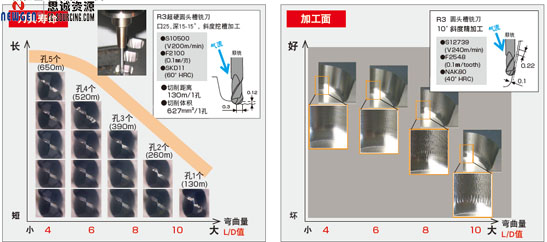

■剛性值與切削加工例
