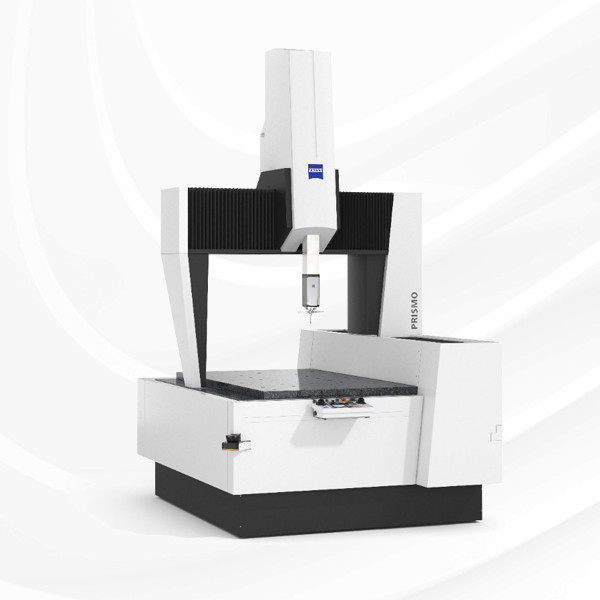

ZEISS PRISMO navigator領航者技術，即使在惡劣的生產環境中，也是高測量精度的代表。
在世界范圍內，蔡司的PRISMO navigator領航者技術已經成為在生產區域進行高速掃描并具有高精度的代名詞。當必須獲得高精度要求時，ZEISS PRISMO ultra成為您理想的選擇。
測量范圍X [mm] 700; 900; 1,200; 1,600Y [mm] 900; 1,200; 1,500; 1,800; 2,400; 3,000; 4,200 Z [mm] 500; 650; 1,000 VAST navigator領航者技術

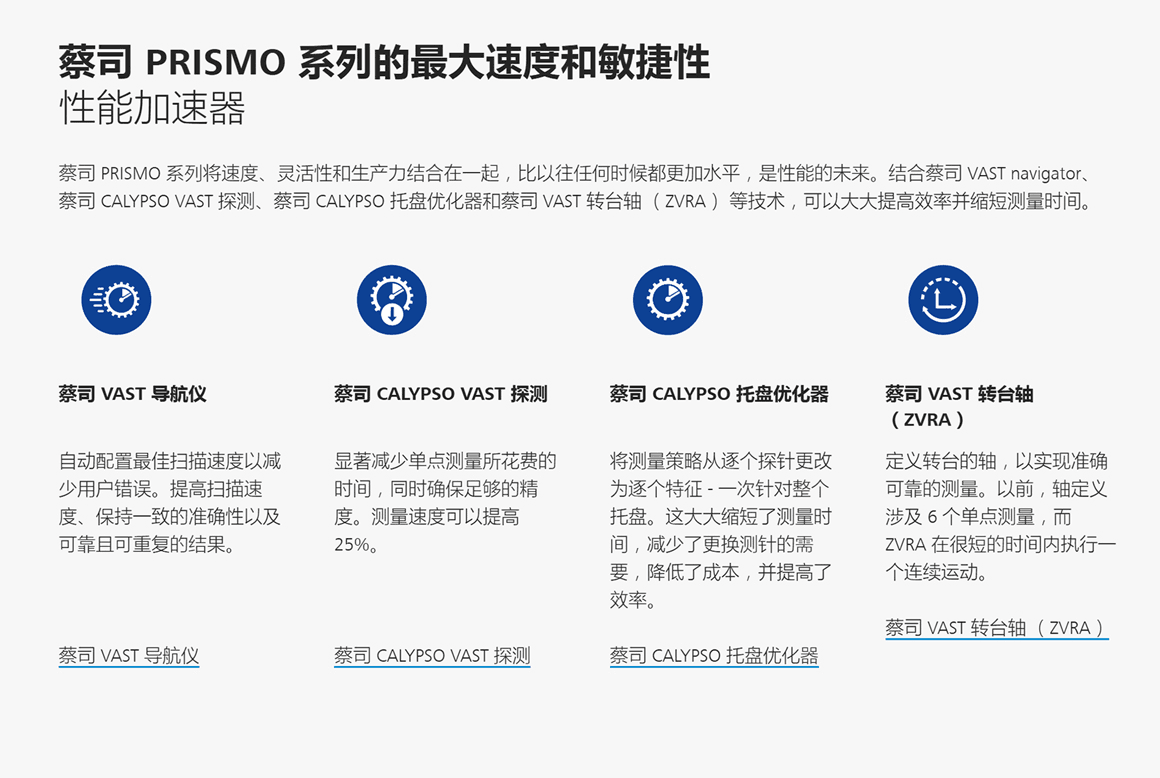

ZEISS PRISMO navigator領航者技術精準的高速掃描。navigator領航者技術是蔡司掃描技術的邏輯式增強的遞進。 在掃描過程中，在確保精度的同時，還 可以自動設定最高測量速度。通過切向掃描、螺旋掃描和快速動態測針校準，大幅節省了額外的時間。
?
計算機輔助精度（CAA）ZEISS PRISMO navigator領航者技術使用計算機輔助精度技術校正機器上的所有動態影響。這在高速掃描時極大優化了精度。
在生產現場進行測量
ZEISS PRISMO的設計也可用于生產環境，從而消除了工件從工廠到測量實驗室運輸環節。所有關鍵部件實行內部研發， 因此所有對操作至關重要的機器部件都實現了完美的相互匹配。
機器技術
■由碳纖維復合材料和陶瓷制成的橋架，具有重量極輕、抗彎強度極高的特性
■不受溫度影響的玻璃陶瓷光柵尺
■所有軸配置蔡司四面環抱氣浮軸承X軸：8個氣浮軸承;Y軸：8個氣浮軸承；Z軸：5個氣浮軸承
■在生產區域附近使用高性能減振系統以 及封閉式導軌和光柵尺
■工件重量可達5,000 kg
ZEISS PRISMO navigator
RT-AB轉臺
轉臺是坐標測量機的理想選擇，特別適用于旋轉對稱零件，例如軸、軸承圈、齒輪和外殼。氣浮式RT-AB轉臺運轉輕松自如，其徑向和軸向跳動值以及直接驅動的特點都令人印象深刻。RT-AB可集成于新機或舊機升級改造使用，并可以 根據承載配置最大速度。經過計算機輔助精度技術(CAA)校正的定位確保最大精度。
RDS-CAA選擇
因為只有少量的角度設置需要校準，使用RDS旋轉式探頭確保了測量的校準時間更短。
其他選項■多測頭庫位架
■集成式轉臺作為第4軸
■使用托盤和上下料系統
■靠近生產現場的測量間
ZEISS PRISMO naviator多測量平臺
ZEISS PRISMO navigator標配蔡司多測頭測量平臺。多測頭測量平臺可以在同一臺機器上進行接觸式和光學測量。由于所有傳感器采用通用的接口，因此僅需幾個步驟就可以更換傳感器。提供的測頭
接觸式、主動式：VAST XTR gold，VAST gold
提供的測頭
RDS、接觸式、被動式：VAST XXT
提供的測頭
RDS、光學式：ViScan，LineScan
VAST gold
VAST gold測頭是節省時間的navigator領航者技術的最佳配置。它將ZEISS PRISMO navigator變成高速掃描機。測頭上的優化鉸鏈確保更高的剛性，并使用最長可達800mm的測針加長桿。
RDS
測量位置多達20,000多個，因此RDS旋轉式測座可以使操作者到達幾乎所有的空間角度。因此它是測量具有不同空間方向復雜零件的理想選擇。RDS上可以使用接觸式和光學傳器。
ZEISS PRISMO navigator和ZEISS PRISMO ultra測量精度
測量范圍X x Y x Z [mm]
700 x 900 x 500
900 x 1,200-2,400 x 650
1,200 x 1,800-4,200 x 1,000
1,600 x 2,400-4,200 x 1,000
RDS上18-22°C時配備VAST XXT
測量范圍X x Y x Z [mm]
700 x 900 x 500
900 x 1,200-2,400 x 650
1,200 x 1,800-4,200 x 1,000
1,600 x 2,400-4.200 x 1.000

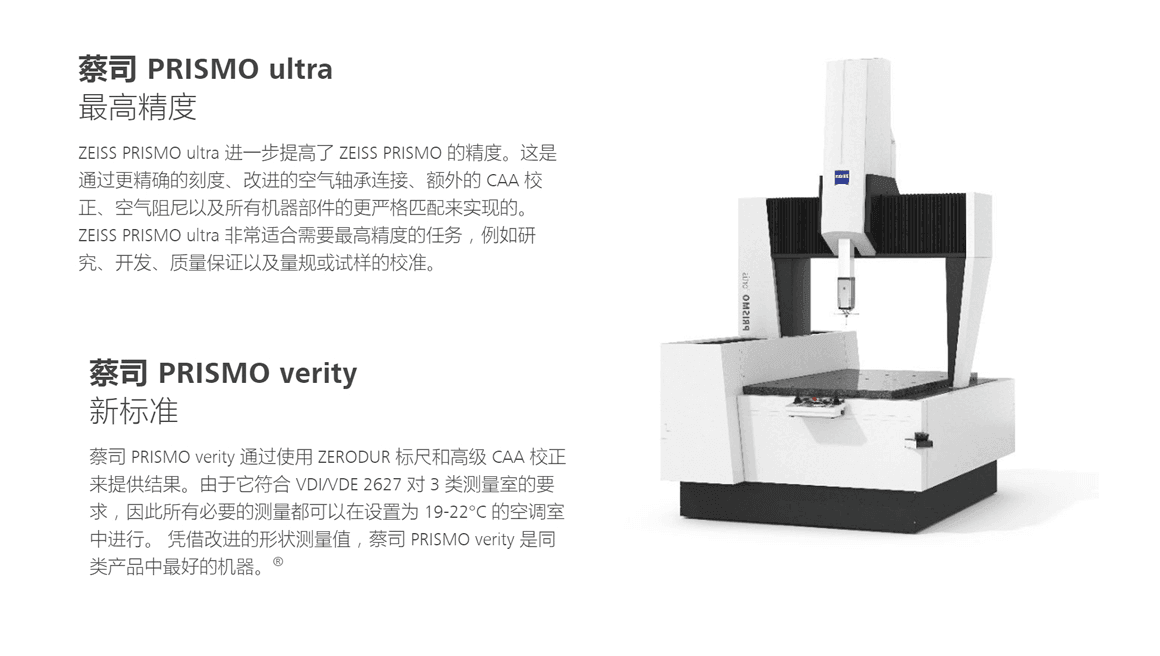

ZEISS PRISMO ultra
ZEISS PRISMO ultra進一步提高了ZEISS PRISMO navigator的精度。 通過更精確的光柵尺、改進的氣浮軸承連接、空氣減震系統、所有機器部件的更嚴格裝配和其他校正程序來實現這種精度。ZEISS PRISMO ultra因此非常適合于研究、開發和質量保證，以及校準量具和測試件等工作。
20-22℃時配備VAST gold
測量范圍X x Y x Z [mm]
700 x 1,000 x 500
900 x 1,300 x 650
1,200 x 1,800 - 2,400 x 1,000
1,600 x 2,400 - 3,000 x 1,000
