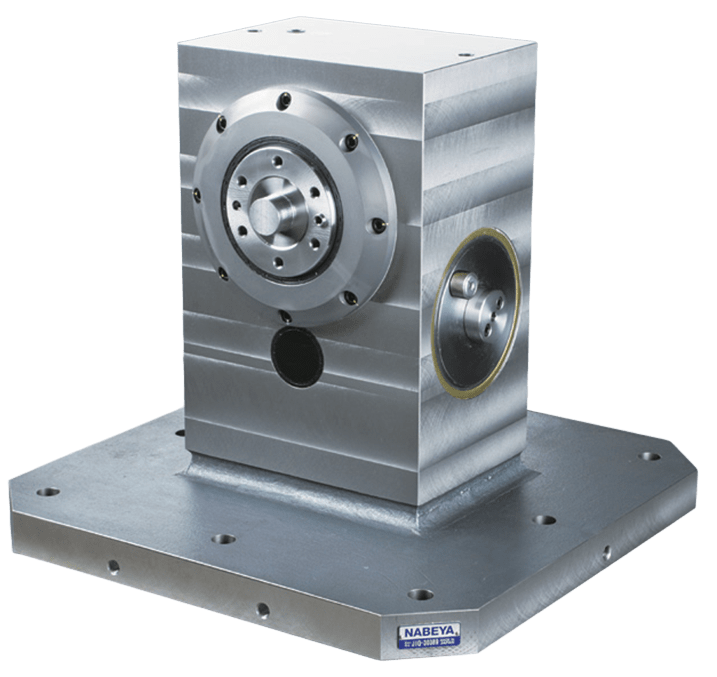

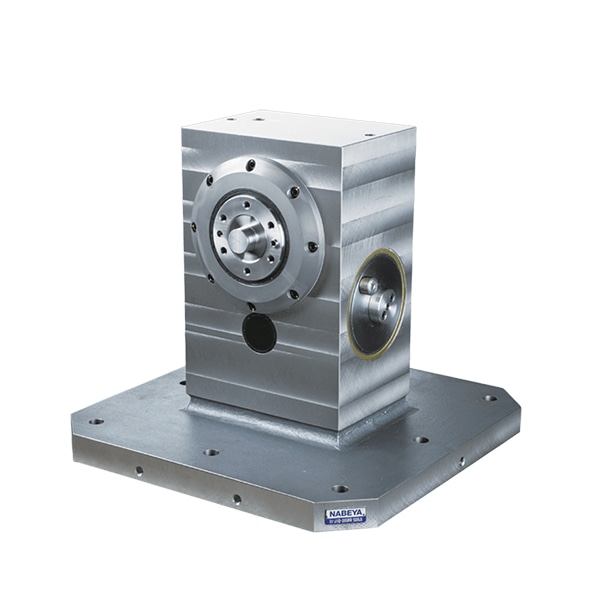

自營ERON-NABEYA雅朗分度盤式直角操作臺

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: ERON(雅朗)

產品分類: 分度盤

型號: G5D4D0F7537149

單位

配送倉庫: 國內倉庫

貨期

產品亮點: ERON-NABEYA雅朗分度盤式直角操作臺

數量: - +

產品樣本

ERON-NABEYA雅朗分度盤式直角操作臺.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

ERON-NABEYA雅朗分度盤式直角操作臺

材質 本體：FC250 熱處理退火

表面處理涂裝（黑皮）附屬品吊環

特點

●橫與臥式機床配套使用，一次裝夾固定，即可5面加工

●分度盤旋轉軸每旋轉一周，分度盤表面旋轉90度

●在機床主軸上安裝Morse錐形支架A型等?直接接觸凸輪從動件并在弧之間對輸入主軸施加旋轉

●分度盤旋轉軸也可使用旋轉扳手進行操作（可選）

●支持夜間機器運轉，無人操作的理想工具

●2面直角操作臺

型號尺寸表

訂單號	No.	型號	A	B	C	D	E	F	G	H	I	J	K h5 0 +0.011
140988	TRS0612-30055	普通級	630	550	296	167	50	140	250	215	200	340	40
140989	TRP0612-30055	精密級	630	550	296	167	50	140	250	215	200	340	40

No.	L	M	N	O	P	Q	R	S	T	重量Kg
TRS0612-30055	10	120	270	390	230	115	128	30	15	360
TRP0612-30055	10	120	270	390	230	115	128	30	15	360

操作臺型號

No.	型號	AA	AB	AC	AD±0.05	AE ±0.02	AF h6+0.011 0	AG	AH	AI
TRS0612-30055	普通級	M12x1.5	110	60°	55	110	11	5	11	M8x1.25
TRP0612-30055	精密級	M12x1.5	110	60°	55	110	11	5	11	M8x1.25

型　號

靜態特性參數	単位	數値
靜態特性參數	単位	普通級	精密級
最大扭矩	Nm	5419(DWELL 時)	5419(DWELL 時)
最大推力載荷	N	215.6 ｘ 103	215.6 ｘ 103
最大徑向載荷	N	73500	73500
最大彎矩	Nm	16660	16660
扭轉強度　※2	sec./Nm	0.112	0.112
重復定位精度	sec.	±15	±2
旋轉角度精度	sec.	±30	±15
凸輪軸摩擦力矩	Nm	16.7	16.7

※ 以上參數為兩面合計數值

※2 扭轉強度參數為參考數值

■分度盤式直角操作臺用旋轉扳手套裝（可選）

套裝內容

手柄：1根

適配器：1個

六角空心螺釘 M8X40：2根

訂單號	No.
141109	TRS0612-HN

操作臺詳細圖


