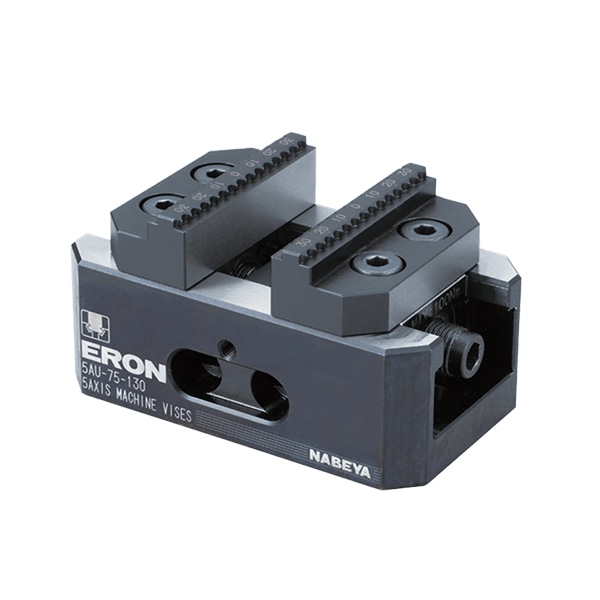

自營ERON-NABEYA雅朗五軸平口鉗 5AU-75

通過緊湊?有效夾緊等確實的提高生產性

通過緊湊?有效夾緊等確實的提高生產性

附屬品 5AU75-GB
定位塊5AUGB14-14（2個1組）

特　長
●齒狀鉗口可強力抓緊工件。
●改變鉗口朝向可延長鉗口長度。
●可始終在平口鉗中心位置夾緊工件，節省更換工件以及編程工時。（重復中心裝夾精度為±0.02）。
●與機床間的定位，有5AU75-P的敲釘式與、5AU75-GB的定位塊式兩種方式。

規 格

訂單號	HO.	定位方式	全長	標準定位塊寬度	扳手扭力 N?m	夾緊力 kN	質量 kg
147777	5AU75-130P	敲釘	130	-	100	20	3.3
147778	5AU75-170P	敲釘	170	-	100	20	Q
147779	5AU75-130GB	定位塊	130	1Q	100	20	3.3
147780	5AU75-170GB	定位塊	170	1Q	100	20	Q

HO.	A	B	C	D	E	F-1	F-2	F-3	G	H	I	J	K	L	M	H
5AU75-130P	130	76	75	Q8	23	5~59	10~  6Q	50~106	20	8	M6	32.5	10.5	10	Q0	50
5AU75-170P	170	76	75	Q8	23	5~99	10~10Q	50~1Q6	20	8	M6	32.5	10.5	10	Q5	50
5AU75-130GB	130	76	75	Q8	23	5~59	10~  6Q	50~106	20	8	M6	32.5	10.5	10	Q0	50
5AU75-170GB	170	76	75	Q8	23	5~99	10~10Q	50~1Q6	20	8	M6	32.5	10.5	10	Q5	50

HO.	O	P	Q	R±0.015	S±0.015	T H8	U	V	W	X	Y	Z	AA	AB	AC h7	AD
5AU75-130P	75	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	1Q2	-	-
5AU75-170P	125	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	179	-	-
5AU75-130GB	75	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	1Q2	1Q	5
5AU75-170GB	125	$10作孔深3	M8	100	50	10	25	100	6.6	27	12	16	5	179	1Q	5

5AU75安裝

機床托盤有定位圓孔時，請另外制作專用安裝托盤。（本公司承制該托盤）

 與治具托盤直接安裝時，請根據平口鉗定位用空的位置在托盤側相應位置進行加工。（共4處位置）

機床托盤為T型槽托盤時，請使用定位塊定位與安裝固定。

※安裝加工尺寸請參照本公司網站相關資料，或聯系本公司營業人員。

■5AU75用選配

敲釘

內六角螺釘

安裝壓板

手柄

自切式鉗口

規　格

名稱	訂單號	NO.	備注
敲釘	136827	PKR10020A	$10×20
內六角螺釘	938084	SKS06020	M6×20
安裝壓板	997234	BCS14Q1	T型槽14㎜用 : 2個一組
手柄	131910	5AU-8HW176	插入式內六角接口8
自切式鉗口	148745	5AU75-SCJ-S	材質S45C   2片枚1組
自切式鉗口	148746	5AU75-SCJ-A	材質A5052   2片枚1組

■5軸加工機用平口鉗的優勢！

① 工件的抬高，使得可加工區域增多！

② 工件耗材降低 = 大量減少加工耗材費用！

③ 反轉加工時，主軸也無需移動， 可進行高精度加工并且減少坐標設定！

●使用平口鉗時

●使用5軸平口鉗時
