自營蔡司_ZEISS 蔡司Fixassist探針線性調整裝置

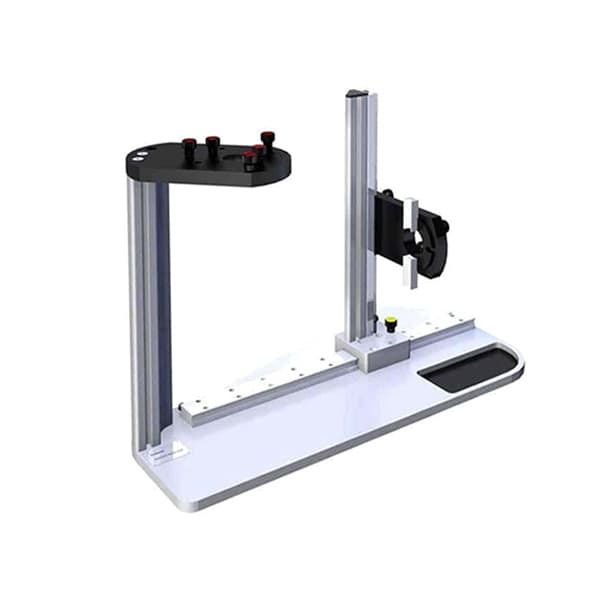

眾所周知，探針組合系統的正確調整與否會給測量結果帶來很大的影響。常規情況下，目前很多客戶都是通過手動調節來實現探針組合系統的調整，但往往通過目測（肉眼）來判斷角度是否水平或者垂直是不可靠的，始終牢記組裝過程的每一個錯誤可能對您的測量結果的負面影響，這樣測量出來的結果也是不可靠的?，F(xiàn)在我們Zeiss有專業的調整裝置來為您排憂解難。FixAssist 可以幫助您調節MT/VAST探針組中各個探針的相對位置。您可通過FixAssist 調整吸盤的旋轉角度和側向探針的角度。

你需要以下工具來實現探針結構調整 :
直徑11 和20 毫米的鉤扳手
?11x100毫米規格的不銹鋼延長桿（以保持和調整立方體）
1.5-4毫米規格的六角扳手
2.5毫米規格，2 Nm 扭矩的內六角扳手（用于調整吸盤螺絲）

探針吸盤調整

擰松紅色夾緊螺絲，向外推動打開吸盤保持架.

插入吸盤，使槽口和標記的圓柱銷對應。標記位置對應于“-X”軸的方向

通過向內移動紅色擰緊螺絲緊固吸盤不要將螺絲擰的太緊以免損壞吸盤?，F(xiàn)在吸盤夾在一個固定的抵擋，而且總是可以精確地夾緊在這個位置

調整繞Z 軸的旋轉角

使用扭矩扳手
?擰松吸盤上端的三個擰緊螺絲.
?現在你可以水平旋轉整套探針系統

擰松頂端表盤上的黑色螺絲
通過轉動表盤調整繞Z 軸水平旋轉方向所需的角度。請務必檢查探針系統需要旋轉的方向。

垂直調整第二軸表盤上的棱鏡
打開黃色擰緊螺絲用于水平導軌輕微橫滑移動，然后擰緊（黃色螺絲）

測球靠上垂直棱鏡

如果已經調整了第一角度，重新擰緊黑色螺絲，然后輕輕地?cái)Q緊吸盤上的三個螺絲，檢查測針是否依然在靠在棱鏡的中心，使用扭矩扳手?jǐn)Q緊吸盤上的三個螺絲

調整第二個角度

調整繞Z 軸旋轉的角度 固定測針在水平延長桿的末端棱鏡載體插入定心輔助

擰松棱鏡載體的黃色螺絲，然后將其沿導軌進行移動

調整定心輔助到測針的相同高度
?將棱鏡載體往著測針方向仔細推動，直到測球精確的靠在中心位置
?擰緊垂直導軌的黃色螺絲
?現在棱鏡調整到正確的高度
?取下定心輔助和測針
