自營臺灣TOLTEC影像測量儀(250倍)

影像測量儀
榮獲多國設計專利
包括美國(US.6,876,504 B2)
(US. 7,292,352 B2)
德國(Nr. 203 10 629.6)
中國(ZL. 03 2 651 821)
日本(93098638)、
臺灣(NO.219876)等國專利


影像測量儀創新概念

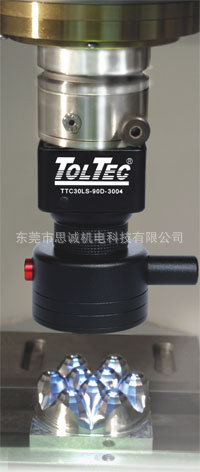

一種在加工機械上檢測的裝置，無需將工件取下，可直接進行機上檢測，藉由TTC影像顯微量測器，幫助您落實制造人員之自我檢查。

影像測量儀產品特色

〉精確─直接在機上量測，不需移動工件，減少誤差
〉快速─制造人員馬上可以得到數據并且立即修正
〉提高生產效率─大幅降低失敗率并且縮短制程時間
〉容易操作─簡易的操作使現場工作人員可快速的上手
〉應用于不同的機臺─適用于各類型機具并可依機臺作不同的量測應用
〉精減成本─省下購買昂貴機器的費用，直接升級既有的設備
〉耐用─質量穩定耐用度高，節省維修的費用及時間
〉技術支持─完備的產品售后服務并依可客戶需要提供解決方案

影像測量儀倍率
依您的狀況使用不同倍率的鏡頭，使您的工作達到最大效率

影像測量儀輔助光源
鏡頭的輔助光有兩個來源：一是同軸光，另一為環形光同軸光─紅光，位在鏡頭中央。有兩大特色，一是簡化量測目標搜尋，使量測目標可以更精確容易的掌握。二是此光源與環形光相互調整可以強化量測目標的清晰度，使量測判斷更準確 環形光─白光，以環形排列在鏡頭周圍，當進行測量時可以提供充足的光源，使量測結果可以更精準.

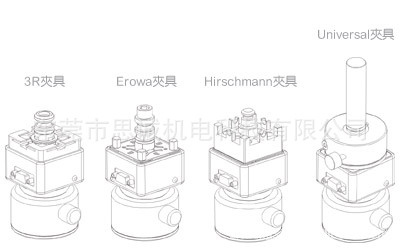

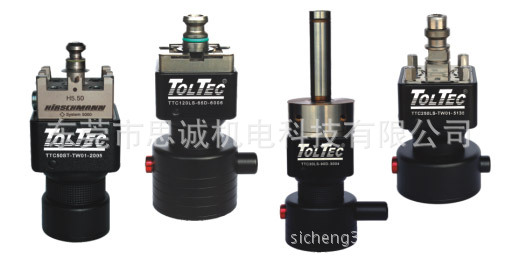

 標準型有3R, Erowa, Hirschmann 及通用型的夾具，也可依客戶設備需要設計

?

*影像測量儀鏡頭實際所含光源請參考規格表

TTC影像測量儀適用下類型機臺
■ CNC放電加工機
■ CNC高速加工機
■ 線切割機
■ CNC車床
■ 傳統放電加工機
■ 傳統銑床
■ 專用機
■ 磨床

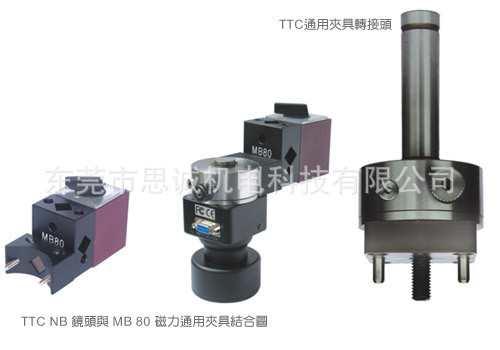

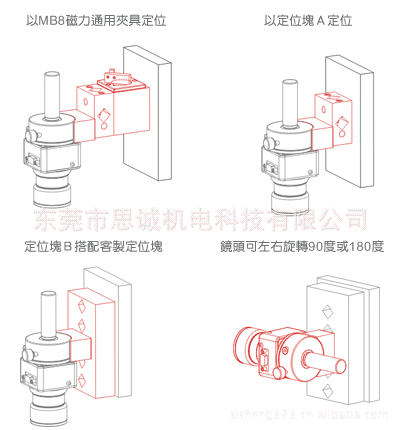

TTC影像測量儀通用夾具轉接頭

夾具轉接頭，即可輕易的將 EROWA、3R 或 HIRSCHMANN 夾具轉換成通用型夾具，可再搭配 MB 80 一起使用，以擴充使用范圍。 ---  ---

?

?

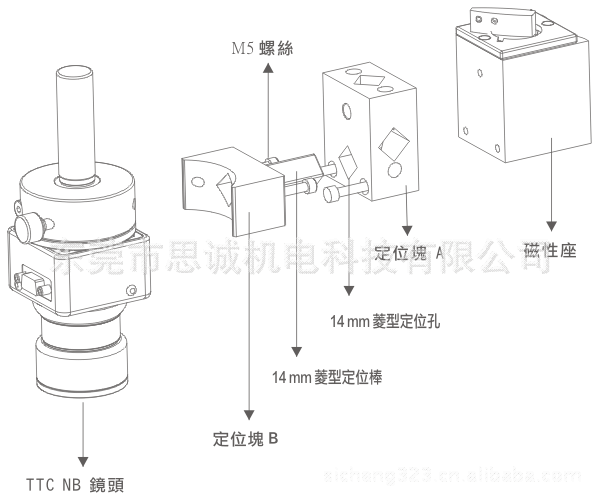

影像測量儀MB 80磁力通用夾具

TTC影像測量儀產品規格
